ABB Sace - N.2 Barre flessibili sezione 24x6mm IN=500A L=2000mm - ABB BF4002

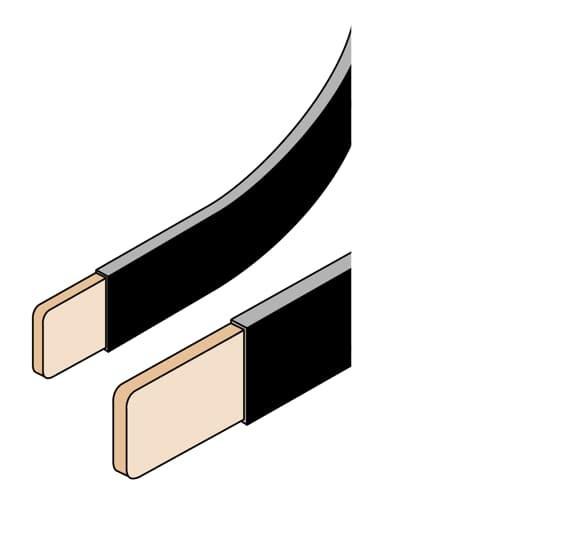

N.2 barre flessibili sezione 24x6mm In=500A L=2000mm
Sistema di
distribuzione - Barre flessibili
I quadri ArTu K rappresentano
un’offerta completa e integrata di quadri in kit e sistemi per la
realizzazione di quadri elettrici di distribuzione primaria e secondaria,
rispondendo a tutte le esigenze del mercato in termini di installazione,
grado di protezione, caratteristiche elettriche, meccaniche e riferimenti
normativi (nuova IEC 61439-1 e 2).

Campo di impiego
I
quadri ArTu della serie K, consentono la realizzazione, con un’unica gamma
di accessori, di numerose configurazioni partendo da semplici kit di
montaggio:
– quadro di distribuzione terminale a pavimento con
interruttori modulari;
– quadri di distribuzione secondaria, quadri con
interruttori scatolati;
– quadri di distribuzione primaria (tipo Power
Center) con prevalenza di interruttori scatolati ed eventuali segregazioni
interne fino alla Forma 4.

Gamma
ArTu serie K,
costituita da una gamma in kit di quadri componibili per installazione a
pavimento con sei diverse profondità utili per il montaggio e il cablaggio
delle apparecchiature (150, 225, 300, 500, 700 e 900mm) e con grado di
protezione IP31 (senza porta frontale), IP41 (senza porta frontale ma con
specifici accessori) o IP65 (con porta frontale). Essi consentono
l’installazione degli apparecchi modulari System pro M, di
tutta la gamma di interruttori scatolati Tmax (in tutte le possibili
esecuzioni) oltre ai nuovi della serie XT e degli interruttori aperti
serie Emax X1, E1, E2, E3 ed E4.
I quadri ArTu K, dispongono di tre
larghezze funzionali: 390 mm, che costituisce la soluzione più compatta
per colonne destinate a partenze in grossi quadri di distribuzione, 600 mm
che rappresenta la dimensione base per l’installazione di tutte le
apparecchiature e 800mm, che consente la realizzazione all’interno della
struttura, del vano cavi laterale.
La gamma ArTu si completa con il
sistema di cablaggio “Unifix”, che offre una serie completa e
standardizzata di soluzioni per la connessione di apparecchi modulari
System pro M e interruttori scatolati Tmax T1-T2-T3 con gli
accessori di cablaggio costituiti da barre di distribuzione in rame
preforate fino a 4000A e dal sistema di barre a profilo con portate da 400
a 3200A, portabarre isolatori e barre flessibili per la connessione degli
interruttori Tmax alle barre di distribuzione principali.

Caratteristiche
specifiche
Le caratteristiche tecnico-funzionali più
importanti dei quadri ArTu K sono le seguenti:
– gamma integrata di
carpenterie modulari fino a 4000 A con accessori comuni;
– possibilità
di soddisfare tutte le esigenze applicative in termini di installazione di
quadri a pavimento in kit con grado di protezione (IP31, IP41, IP65);
–
struttura in lamiera zincata a caldo 15/10 mm pannellatura e porte esterne
in lamiera verniciata di colore grigio RAL 7035 bucciato;
– massima
integrazione con tutte le apparecchiature ABB per la distribuzione
elettrica in bassa tensione;
– minimo tempo di montaggio del quadro,
grazie alla semplicità dei kit, all’unificazione della minuteria e alla
presenza di chiari riferimenti per il montaggio delle piastre e dei
pannelli;
– segregazioni in kit fino alla Forma 4.

Norme
di riferimento
La certificazione è frutto di severe prove
condotte sull’intera configurazione (carpenteria, interruttori e sistema
di barre) e seguendo le indicazioni di ABB è possibile ottenere sistemi
conformi alla nuova norma internazionale IEC 61439-1 e 2.
