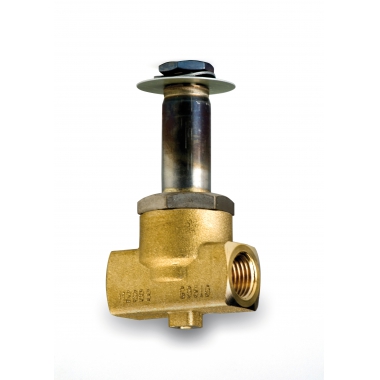

FANTINI & COSMI M20D5 - CORPI DI VALVOLA SOLENOIDE G1/2 D.5MM
Corpi di valvole a solenoide ad azione diretta normalmente chiuse
Adatte per acqua, aria, gas inerti e altri fluidi non corrosivi delle leghe di rame con viscosità fino a 2° Engler, compatibili con il Gasolio con una Viscosità max di 22 cStokes
Caratteristiche generali
Limite minimo di funzionamento -15%Vn
Limite massimo di funzionamento +10%Vn
Tempo di chiusura 10 msec.
Corpo valvola in ottone stampato.
Parti interne in acciaio inossidabile (17% CR).
Guarnizioni in VITON (fluoroelastomero).
Temperatura del fluido controllato -10 ÷140°C
Pressione di collaudo PN (DIN 2401) 25 bar
Con bobina in c.c. la pressione indicata va ridotta del 60%
ACCESSORI
Le bobine di comando sono fornite separate dal corpo della valvola.
IM21D – Bobina di comando 12Vca 50/60Hz
IM21F – Bobina di comando 24Vca 50/60Hz
IM21H – Bobina di comando 110Vca 50/60Hz
IM21M – Bobina di comando 230Vca 50/60Hz
IM22 – Bobina di comando 24Vcc (con bobina in c.c. la pressione indicata va ridotta del 60%)
1578501: Connettore a innesto rapido DIN 43650, adatto per tutte le bobine IM2;
Guarnizione pressacavo Pg9 (diametro cavo 6÷8 mm);
Filetto pressacavo Pg11;
Orientabile con uscita cavo in 4 posizioni ogni 90°.
