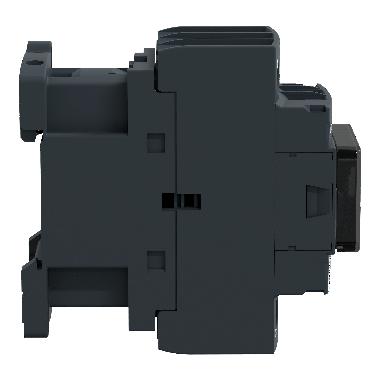

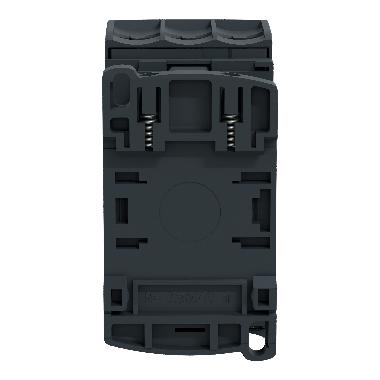

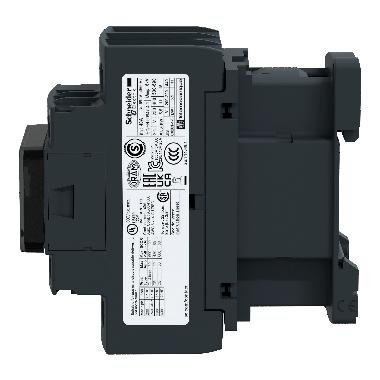

Contattore tesys lc1d - 3 poli - ac3 440v 38 a - 24 v cc - SCHNEIDER ELECTRIC LC1D38BL

Contattore tesys lc1d, 3 poli, ac3 440v 38a, 24 v cc. Gamma: tesys - nome del prodotto: tesys d - tipo di prodotto o componente: contattore - nome abbreviato: lc1d - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: ac-3, ac-1, ac-4 - numero di poli: 3p - composizione contatto polo: 3 no - tensione nominale di impiego [ue): <= 690 v ca 25...400 Hz per circuito di potenza, <= 300 v dc per circuito di potenza - corrente nominale di impiego [ie): 38 a (<= 60 °c) a <= 440 v ca ac-3 per circuito di potenza, 50 a (<= 60 °c) a <= 440 v ca ac-1 per circuito di potenza - potenza motore in kw: 18,5 kw a 380...400 V ca 50/60 hz ac-3, 18,5 kw a 415...440 V ca 50/60 hz ac-3, 18,5 kw a 500 v ca 50/60 hz ac-3, 18,5 kw a 660...690 V ca 50/60 hz ac-3, 7,5 kw a 400 v ca 50/60 hz ac-4, 9 kw a 220...230 V ca 50/60 hz ac-3 - potenza motore in hp: 10 hp a 200/208 v ca 50/60 hz per 3 fasi motori, 25 hp a 600 v ca 50/60 hz per 3 fasi motori, 10 hp a 230/240 v ca 50/60 hz per 3 fasi motori, 20 hp a 480 v ca 50/60 hz per 3 fasi motori, 5 hp a 240 v ca 50/60 hz per 1 fase motori - composizione contatto ausiliario: 1 no + 1 nc - categoria di sovratensione: iii - corrente termica convenzionale in aria aperta [ith): 10 a a <= 60 °c per circuito segnalazione, 50 a a <= 60 °c per circuito di potenza - potere di chiusura nominale irms: 250 a dc per circuito segnalazione conforme a iec 60947-5-1, 550 a a 440 v per circuito di potenza conforme a iec 60947, 140 a ca per circuito segnalazione conforme a iec 60947-5-1 - corrente nominale ammissibile di breve durata [icw): 140 a 100 ms circuito segnalazione, 310 a <= 40 °c 10 s circuito di potenza, 60 a <= 40 °c 10 min circuito di potenza, 100 a 1 s circuito segnalazione, 120 a 500 ms circuito segnalazione, 150 a <= 40 °c 1 min circuito di potenza, 430 a <= 40 °c 1 s circuito di potenza - calibro del fusibile associato: 63 a gg a <= 690 v coordinamento tipo 1 per circuito di potenza, 63 a gg a <= 690 v coordinamento tipo 2 per circuito di potenza, 10 a gg per circuito segnalazione conforme a iec 60947-5-1 - tensione nominale di isolamento [ui): 600 v per circuito di potenza certificazioni csa, 600 v per circuito di potenza certificazioni ul, 600 v per circuito segnalazione certificazioni csa, 600 v per circuito segnalazione certificazioni ul, 690 v per circuito segnalazione conforme a iec 60947-1, 690 v per circuito di potenza conforme a iec 60947-4-1 - durata elettrica: 1,4 mcicli 38 a ac-3 a ue <= 440 v, 1,4 mcicli 50 a ac-1 a ue <= 440 v - dissipazione di potenza per polo: 3 w ac-3, 5 w ac-1 - copertura di protezione: con - supporto per montaggio: guida, piastra - norme: ul 508, en 60947-4-1, en 60947-5-1, iec 60947-5-1, csa c22.2 No 14, iec 60947-4-1 - certificazioni prodotto: ul, ccc, dnv, gost, bv, gl, csa, lros (lloyds register of shipping), rina - connessioni - morsetti: circuito di potenza : morsetti di fissaggio a vite 1 cavi 2,5...10 Mm² - rigidità cavo: flessibile - senza terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 2,5...10 Mm² - rigidità cavo: solido - senza terminale, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 Mm² - rigidità cavo: flessibile - con terminale, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1,5...10 Mm² - rigidità cavo: solido - senza terminale, circuito di potenza : morsetti di fissaggio a vite 2 cavi 2,5...10 Mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 Mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 Mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : morsetti di fissaggio a vite 1 cavi 1...10 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : morsetti di fissaggio a vite 2 cavi 1,5...6 Mm² - rigidità cavo: flessibile - con terminale - coppia di serraggio: circuito di controllo : 1,7 nm - su morsetti di fissaggio a vite - con cacciavite philips no 2, circuito di controllo : 1,7 nm - su morsetti di fissaggio a vite - con cacciavite piatto ø 6 mm, circuito di potenza : 2,5 nm - su morsetti di fissaggio a vite - con cacciavite philips no 2, circuito di potenza : 2,5 nm - su morsetti di fissaggio a vite - con cacciavite piatto ø 6 mm - tempo di funzionamento: 20...30 Ms apertura, 65,45...88,55 Ms chiusura - livello di affidabilità sicurezza: b10d = 20000000 cicli contattore con carico meccanico conforme a en/iso 13849-1, b10d = 1369863 cicli contattore con carico nominale conforme a en/iso 13849-1 - durata meccanica: 30 mcicli. Benefici: .. Applicazioni: industria , infrastrutture, edifici perfetta integrazione nei sistemi di controllo..
