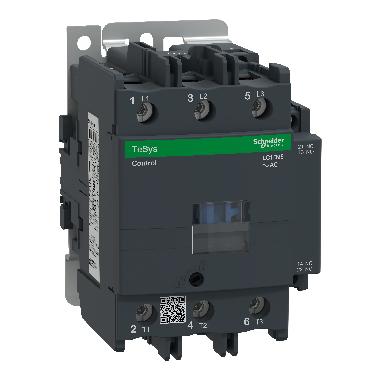

Contattore tesys lc1d - 3 poli - ac3 440v 95 a - 440v ac - SCHNEIDER ELECTRIC LC1D95R7

Contattore tesys lc1d, 3 poli, ac3 440v 95a, 440v ac. Gamma: tesys - nome del prodotto: tesys d - tipo di prodotto o componente: contattore - nome abbreviato: lc1d - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: ac-3, ac-1, ac-4 - numero di poli: 3p - composizione contatto polo: 3 no - tensione nominale di impiego [ue): <= 300 v dc 25...400 Hz per circuito di potenza, <= 1000 v ca per circuito di potenza - corrente nominale di impiego [ie): 95 a (<= 60 °c) a <= 440 v ca ac-3 per circuito di potenza, 125 a (<= 60 °c) a <= 440 v ca ac-1 per circuito di potenza - potenza motore in kw: 25 kw a 220...230 V ca 50/60 hz ac-3, 45 kw a 380...400 V ca 50/60 hz ac-3, 45 kw a 660...690 V ca 50/60 hz ac-3, 55 kw a 500 v ca 50/60 hz ac-3 - potenza motore in hp: 60 hp a 575/600 v ca 50/60 hz per 3 fasi motori, 15 hp a 230/240 v ca 50/60 hz per 1 fase motori, 60 hp a 460/480 v ca 50/60 hz per 3 fasi motori, 7,5 hp a 115 v ca 50/60 hz per 1 fase motori, 20 hp a 200/208 v ca 50/60 hz per 3 fasi motori, 25 hp a 230/240 v ca 50/60 hz per 3 fasi motori - composizione contatto ausiliario: 1 no + 1 nc - categoria di sovratensione: iii - corrente termica convenzionale in aria aperta [ith): 10 a a <= 60 °c per circuito segnalazione, 125 a a <= 60 °c per circuito di potenza - potere di chiusura nominale irms: 250 a dc per circuito segnalazione conforme a iec 60947-5-1, 1100 a a 440 v per circuito di potenza conforme a iec 60947, 140 a ca per circuito segnalazione conforme a iec 60947-5-1 - corrente nominale ammissibile di breve durata [icw): 100 a 1 s circuito segnalazione, 1100 a <= 40 °c 1 s circuito di potenza, 135 a <= 40 °c 10 min circuito di potenza, 800 a <= 40 °c 10 s circuito di potenza, 120 a 500 ms circuito segnalazione, 140 a 100 ms circuito segnalazione, 400 a <= 40 °c 1 min circuito di potenza - calibro del fusibile associato: 10 a gg per circuito segnalazione conforme a iec 60947-5-1, 200 a gg a <= 690 v coordinamento tipo 1 per circuito di potenza, 160 a gg a <= 690 v coordinamento tipo 2 per circuito di potenza - tensione nominale di isolamento [ui): 600 v per circuito di potenza certificazioni csa, 690 v per circuito segnalazione conforme a iec 60947-1, 1000 v per circuito di potenza conforme a iec 60947-4-1, 600 v per circuito di potenza certificazioni ul, 600 v per circuito segnalazione certificazioni csa, 600 v per circuito segnalazione certificazioni ul - durata elettrica: 1,2 mcicli 95 a ac-3 a ue <= 440 v, 1,3 mcicli 125 a ac-1 a ue <= 440 v - dissipazione di potenza per polo: 12,5 w ac-1, 7,2 w ac-3 - copertura di protezione: con - supporto per montaggio: guida, piastra - norme: csa c22.2 No 14, iec 60947-5-1, en 60947-4-1, en 60947-5-1, iec 60947-4-1, ul 508 - certificazioni prodotto: dnv, lros (lloyds register of shipping), rina, bv, gl, ccc, gost - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 Mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 Mm² - rigidità cavo: flessibile - con terminale, circuito di potenza : connettore 1 cavi 4...50 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 1 cavi 4...50 Mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 2 cavi 4...16 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 4...25 Mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 Mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 1 cavi 4...50 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 2 cavi 4...25 Mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 Mm² - rigidità cavo: flessibile - senza terminale, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 Mm² - rigidità cavo: solido - senza estremità cavo - coppia di serraggio: circuito di potenza : 9 nm - su connettore - con cacciavite piatto ø 6..8 Mm, circuito di controllo : 1,2 nm - su morsetti di fissaggio a vite - con cacciavite philips no 2, circuito di controllo : 1,2 nm - su morsetti di fissaggio a vite - con cacciavite piatto ø 6 mm, circuito di potenza : 9 nm - su connettore esagonale 4 mm - tempo di funzionamento: 6...20 Ms apertura, 20...35 Ms chiusura - livello di affidabilità sicurezza: b10d = 1369863 cicli contattore con carico nominale conforme a en/iso 13849-1, b10d = 20000000 cicli contattore con carico meccanico conforme a en/iso 13849-1 - durata meccanica: 4 mcicli. Benefici: .. Applicazioni: industria , infrastrutture, edifici perfetta integrazione nei sistemi di controllo..
