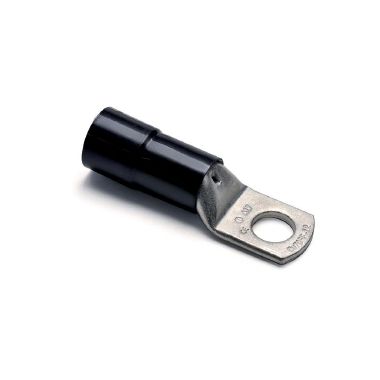

Capocorda isolato sez.50mmq flex vite 12mm - CEMBRE ANE12-M12

Capocorda isolato sez.50mmq flex vite 12mm - CEMBRE ANE12-M12

Capocorda isolato sez.50mmq flex vite 12mm - CEMBRE ANE12-M12 product photo Photo 01 3XL
Capocorda isolato sez.50mmq flex vite 12mm - CEMBRE ANE12-M12 product photo Photo 01 2XS
Capocorda isolato sez.50mmq flex vite 12mm - CEMBRE ANE12-M12 product photo Photo 02 2XS
Valutazione: 0/5
Nessuna valutazione per questo prodotto.  Scrivi una recensione
ID: CEMANE12-M12
Marchio: CEMBRE
Capocorda isolato sez.50mmq flex vite 12mm - CEMBRE ANE12-M12

Su richiesta

Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

Questi capicorda sono particolarmente indicati per essere utilizzati con conduttori in rame flessibilissimi per cavi unipolari e multipolari classi 5 e 6, secondo CEI 20-29, come quelli che equipaggiano, ad esempio, le saldatrici o le installazioni mobili in generale, vedi tabella:







CLASSE 5



    Resistenza massima del conduttore a 20 °C
Sezione nominale mm2 Diametro massimo dei fili mm Fili nudi [Ohm/km] Fili rivestiti [Ohm/km]
0,5 0,21 39 40,1
0,75 0,21 26 26,7
1 0,21 19,5 20
1,5 0,26 13,3 13,7
2,5 0,26 7,98 8,21
4 0,31 4,95 5,09
6 0,31 3,3 3,39
10 0,41 1,91 1,95
16 0,41 1,21 1,24
25 0,41 0,78 0,795
35 0,41 0,554 0,565
50 0,41 0,386 0,393
70 0,51 0,272 0,277
95 0,51 0,206 0,21
120 0,51 0,161 0,164
150 0,51 0,129 0,132
185 0,51 0,106 0,108
240 0,51 0,08 0,081
300 0,51 0,064 0,065
400 0,51 0,048 0,049
500 0,61 0,038 0,039
630 0,61 0,028 0,029





CLASSE 6



    Resistenza massima del conduttore a 20 °C
Sezione nominale mm2 Diametro massimo dei fili  mm Fili nudi [Ohm/km] Fili rivestiti [Ohm/km]
0,5 0,16 39 40,1
0,75 0,16 26 26,7
1 0,16 19,5 20
1,5 0,16 13,3 13,7
2,5 0,16 7,98 8,21
4 0,16 4,95 5,09
6 0,21 3,3 3,39
10 0,21 1,91 1,95
16 0,21 1,21 1,24
25 0,21 0,78 0,795
35 0,21 0,554 0,565
50 0,31 0,386 0,393
70 0,31 0,272 0,277
95 0,31 0,206 0,21
120 0,31 0,161 0,164
150 0,31 0,129 0,132
185 0,41 0,106 0,108
240 0,41 0,08 0,081
300 0,41 0,064 0,065





Sono ricavati da tubo di rame elettrolitico Cu-OF CW008A secondo UNI EN 13600 di sezione tale da garantire sia una buona connessione elettrica che un'adeguata resistenza meccanica alla trazione; sono ricotti e protetti superficialmente mediante stagnatura elettrolitica.

Il rivestimento isolante in PA 6.6 semplifica le operazioni di installazione e di ripristino dell'isolante del cavo; inoltre, internamente è sagomato a forma di imbuto per assicurare una facile e completa inserzione del conduttore nel colletto del capocorda.

La temperatura di utilizzo è da -20°C a +115°C (+130°C per brevi transitori).



I capicorda ANE9-M6/15, ANE12-M6/15, ANE12-M10/19, ANE17-M10/19 sono con attacco contenuto, adatti al collegamento di apparecchiature provviste di morsetti di dimensioni ridotte.

Tipo Prodotto:
Capicorda tubolare per conduttori in rame
angolo di raccordo:
Straight
classe del conduttore:
Kl.6 = feinstdrähtig
colore dell’isolamento:
schwarz
con foro di visione:
SI
esecuzione stretta della flangia:
NO
forma della flangia:
Ringform
isolato:
SI
materiale:
Rame
misura filettatura di collegamento metrica:
12
numero di fori di fissaggio:
1
sezione nominale:
50 mm²
superficie:
verzinnt

Vorremmo la tua opinione! Scrivi una recensione

Recensito da 0 altri utenti.

Non ci sono recensioni da altri utenti.
  • I resi devono essere richiesti entro 14 giorni dalla data di acquisto.
  • È obbligatorio includere una ricevuta valida.
Modalità di spedizione disponibili:
  • Consegna Standard
Descrizione

Questi capicorda sono particolarmente indicati per essere utilizzati con conduttori in rame flessibilissimi per cavi unipolari e multipolari classi 5 e 6, secondo CEI 20-29, come quelli che equipaggiano, ad esempio, le saldatrici o le installazioni mobili in generale, vedi tabella:







CLASSE 5



    Resistenza massima del conduttore a 20 °C
Sezione nominale mm2 Diametro massimo dei fili mm Fili nudi [Ohm/km] Fili rivestiti [Ohm/km]
0,5 0,21 39 40,1
0,75 0,21 26 26,7
1 0,21 19,5 20
1,5 0,26 13,3 13,7
2,5 0,26 7,98 8,21
4 0,31 4,95 5,09
6 0,31 3,3 3,39
10 0,41 1,91 1,95
16 0,41 1,21 1,24
25 0,41 0,78 0,795
35 0,41 0,554 0,565
50 0,41 0,386 0,393
70 0,51 0,272 0,277
95 0,51 0,206 0,21
120 0,51 0,161 0,164
150 0,51 0,129 0,132
185 0,51 0,106 0,108
240 0,51 0,08 0,081
300 0,51 0,064 0,065
400 0,51 0,048 0,049
500 0,61 0,038 0,039
630 0,61 0,028 0,029





CLASSE 6



    Resistenza massima del conduttore a 20 °C
Sezione nominale mm2 Diametro massimo dei fili  mm Fili nudi [Ohm/km] Fili rivestiti [Ohm/km]
0,5 0,16 39 40,1
0,75 0,16 26 26,7
1 0,16 19,5 20
1,5 0,16 13,3 13,7
2,5 0,16 7,98 8,21
4 0,16 4,95 5,09
6 0,21 3,3 3,39
10 0,21 1,91 1,95
16 0,21 1,21 1,24
25 0,21 0,78 0,795
35 0,21 0,554 0,565
50 0,31 0,386 0,393
70 0,31 0,272 0,277
95 0,31 0,206 0,21
120 0,31 0,161 0,164
150 0,31 0,129 0,132
185 0,41 0,106 0,108
240 0,41 0,08 0,081
300 0,41 0,064 0,065





Sono ricavati da tubo di rame elettrolitico Cu-OF CW008A secondo UNI EN 13600 di sezione tale da garantire sia una buona connessione elettrica che un'adeguata resistenza meccanica alla trazione; sono ricotti e protetti superficialmente mediante stagnatura elettrolitica.

Il rivestimento isolante in PA 6.6 semplifica le operazioni di installazione e di ripristino dell'isolante del cavo; inoltre, internamente è sagomato a forma di imbuto per assicurare una facile e completa inserzione del conduttore nel colletto del capocorda.

La temperatura di utilizzo è da -20°C a +115°C (+130°C per brevi transitori).



I capicorda ANE9-M6/15, ANE12-M6/15, ANE12-M10/19, ANE17-M10/19 sono con attacco contenuto, adatti al collegamento di apparecchiature provviste di morsetti di dimensioni ridotte.

Scheda Tecnica
Tipo Prodotto:
Capicorda tubolare per conduttori in rame
angolo di raccordo:
Straight
classe del conduttore:
Kl.6 = feinstdrähtig
colore dell’isolamento:
schwarz
con foro di visione:
SI
esecuzione stretta della flangia:
NO
forma della flangia:
Ringform
isolato:
SI
materiale:
Rame
misura filettatura di collegamento metrica:
12
numero di fori di fissaggio:
1
sezione nominale:
50 mm²
superficie:
verzinnt
