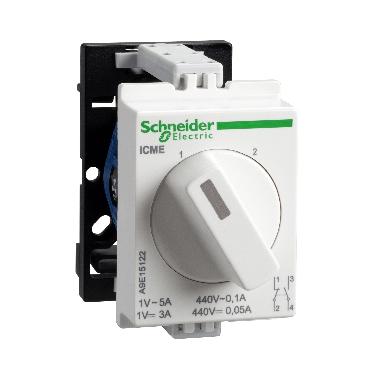

Commutatore iCME 2 posizioni per circuiti elettronici - SCHNEIDER ELECTRIC A9E15122

Questo Acti9 iCM è un selettore utilizzato per il controllo manuale dei circuiti elettrici. Si tratta di un interruttore a 2 posizioni con contatti di tipo 1NO+1NC. La parete separata da fasi puÒ essere divisa per consentire il passaggio a tutti i tipi di barre di distribuzione a pettine. è dotata di terminali sfalsati per semplificare la connessione. La coppia di serraggio del collegamento è di 1N. m per cacciavite tipo PZ1. La tensione operativa nominale Ue e la corrente operativa nominale Ie possono utilizzare impostazioni multiple. Il collegamento consente cavi rigidi in rame da 0,5 mm² minimo a 2x2,5 mm² massimo. Il collegamento consente cavi flessibili o in rame con bussola da 0,5mm² minimo a 2x2,5mm² massimo. Il numero di cicli di apertura e chiusura (O-C) è 1000000. La resistenza è di 200000 operazioni con categoria di corrente AC21A in cos phi=0,8. Larghezza in passi da 9 mm è 4. Le dimensioni totali sono (H) 36 mm x (L) 60 mm x (P) 75 mm. Il grado di inquinamento è 3. La tropicalizzazione è il trattamento 2 (umidità relativa 95% a 55°C). La temperatura di funzionamento è compresa tra -20°C e +55°C. La temperatura di stoccaggio è compresa tra -25°C e +80°C. è conforme alle norme VDE 0660 parte 107, IEC/EN 60947-3 e UL.
