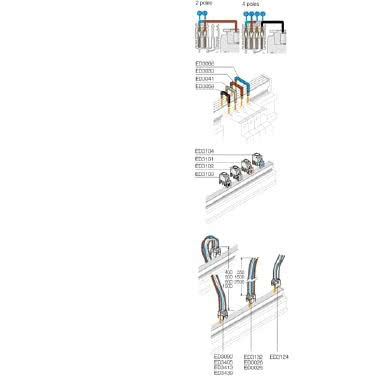

Alimentatore con cavo 4P 100A (L=2500mm)
Sistema di distribuzione - Unifix L
I quadri ArTu K rappresentano un’offerta completa e integrata di quadri in kit e sistemi per la realizzazione di quadri elettrici di distribuzione primaria e secondaria, rispondendo a tutte le esigenze del mercato in termini di installazione, grado di protezione, caratteristiche elettriche, meccaniche e riferimenti normativi (nuova IEC 61439-1 e 2).
Campo di impiego
I quadri ArTu della serie K, consentono la realizzazione, con un’unica gamma di accessori, di numerose configurazioni partendo da semplici kit di montaggio:
– quadro di distribuzione terminale a pavimento con interruttori modulari;
– quadri di distribuzione secondaria, quadri con interruttori scatolati;
– quadri di distribuzione primaria (tipo Power Center) con prevalenza di interruttori scatolati ed eventuali segregazioni interne fino alla Forma 4.
Gamma
ArTu serie K, costituita da una gamma in kit di quadri componibili per installazione a pavimento con sei diverse profondità utili per il montaggio e il cablaggio delle apparecchiature (150, 225, 300, 500, 700 e 900mm) e con grado di protezione IP31 (senza porta frontale), IP41 (senza porta frontale ma con specifici accessori) o IP65 (con porta frontale). Essi consentono l’installazione degli apparecchi modulari System pro M, di tutta la gamma di interruttori scatolati Tmax (in tutte le possibili esecuzioni) oltre ai nuovi della serie XT e degli interruttori aperti serie Emax X1, E1, E2, E3 ed E4.
I quadri ArTu K, dispongono di tre larghezze funzionali: 390 mm, che costituisce la soluzione più compatta per colonne destinate a partenze in grossi quadri di distribuzione, 600 mm che rappresenta la dimensione base per l’installazione di tutte le apparecchiature e 800mm, che consente la realizzazione all’interno della struttura, del vano cavi laterale.
La gamma ArTu si completa con il sistema di cablaggio “Unifix”, che offre una serie completa e standardizzata di soluzioni per la connessione di apparecchi modulari System pro M e interruttori scatolati Tmax T1-T2-T3 con gli accessori di cablaggio costituiti da barre di distribuzione in rame preforate fino a 4000A e dal sistema di barre a profilo con portate da 400 a 3200A, portabarre isolatori e barre flessibili per la connessione degli interruttori Tmax alle barre di distribuzione principali.
Caratteristiche specifiche
Le caratteristiche tecnico-funzionali più importanti dei quadri ArTu K sono le seguenti:
– gamma integrata di carpenterie modulari fino a 4000 A con accessori comuni;
– possibilità di soddisfare tutte le esigenze applicative in termini di installazione di quadri a pavimento in kit con grado di protezione (IP31, IP41, IP65);
– struttura in lamiera zincata a caldo 15/10 mm pannellatura e porte esterne in lamiera verniciata di colore grigio RAL 7035 bucciato;
– massima integrazione con tutte le apparecchiature ABB per la distribuzione elettrica in bassa tensione;
– minimo tempo di montaggio del quadro, grazie alla semplicità dei kit, all’unificazione della minuteria e alla presenza di chiari riferimenti per il montaggio delle piastre e dei pannelli;
– segregazioni in kit fino alla Forma 4.
Norme di riferimento
La certificazione è frutto di severe prove condotte sull’intera configurazione (carpenteria, interruttori e sistema di barre) e seguendo le indicazioni di ABB è possibile ottenere sistemi conformi alla nuova norma internazionale IEC 61439-1 e 2.
