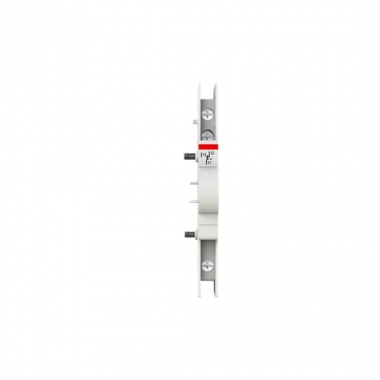

Contatto ausiliario in scambio UL489 (1/2 mod.)
Elementi ausiliari e accessori per serie SU 200 M
Gli interruttori magnetotermici SU 200 M sono la soluzione ABB per branch-circuit protection fino a 480Y/277V c.a. e 96 V c.c. in conformità alle Norme UL 489.
Questi interruttori assicurano la protezione dalle sovracorrenti in applicazioni sia in corrente alternata sia in corrente continua per macchine e quadri d’automazione destinati ai mercati nordamericani e globali e dispongono di omologazioni ottenute in conformità agli standard UL, CSA e IEC
– Norme di riferimento: UL 489, CSA 22.2 No. 5, IEC/EN 60947-2
– Potere d’interruzione:
– UL489: 10 kA
– IEC/EN 60947-2: Icu = 15 kA
– Caratteristiche di intervento: C - K - Z
– Tensione nominale di impiego:
– UL489 e CSA 22.2 No. 5:
- 1P Curve C e Z: 277 V AC fino a In 40 A; 240V AC per In > 40A
- 1P Curva K: 277 V AC fino a In 35 A; 240V AC per In > 35A
- 2P,3P,4P Curve C e Z: 480Y/277 V AC fino a In 40 A; 240V AC per In > 40A
- 2P,3P,4P Curva K: 480Y/277 V AC fino a In 35 A; 240V AC per In > 35A
- 1P: 48 V DC; 2P: 96 V DC (2 poli in serie)
– IEC/EN 60947-2: 1P: 230 V AC; 2P, 3P, 4P: 400 V AC
– Collegamento tramite morsetti cilindrici bidirezionali con doppia sede:
- anteriore per cavi fino a 25 mm² (flessibili), fino a 35 mm² (rigidi), 18 – 4 AWG
- posteriore per barrette di collegamento fino a 10 mm², 18 – 8 AWG
– Segnalazione stato interruttore con indicatore visivo (verde: contatti aperti; rosso: contatti chiusi) che rispecchia l’esatta posizione interna dei contatti
– Accessoriabili
