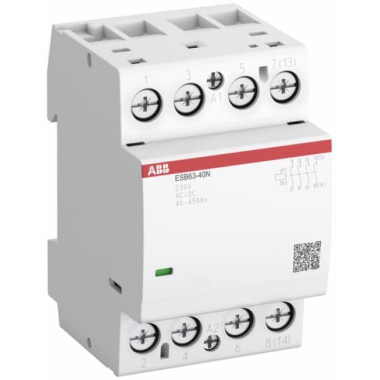

E S B 6 3-31N-06 230V C.C./C.A. 3NA+1NC 3M
Contattore Modulare-Comando automatico-3 contatti n.a. + 1 contatto n.c. 3 moduli
Dimensioni
Larghezza prodotto:54 mm
Altezza prodotto:85 mm
Profondità prodotto:65 mm
Peso netto prodotto:0.405 kg
Dati tecnici
Tensione nominale di funzionamento:Circuito Principale 220 V DC
Circuito Principale 400 V AC
Tensione nominale circuito di controllo (Uc):230 V
Frequenza nominale (f):Circuito di Controllo 400 Hz
Circuito di Controllo 50 Hz
Circuito di Controllo 60 Hz
Circuito di Controllo DC
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Circuito Principale DC
Corrente nominale di funzionamento AC-1 (Ie):(NC) 30 A
(NO) 63 A
Corrente nominale di funzionamento AC-3 (Ie):(230 V) Monofase, NO 30 A
(400 V) Tre Fasi, NO 30 A
Corrente nominale di funzionamento AC-1 (Pe):(230 V) Monofase, NC 6.9 kW
(230 V) Monofase, NO 14.5 kW
(400 V) Tre Fasi, NO 43.6 kW
Corrente nominale di funzionamento AC-3 (Pe):(230 V) Monofase, NO 5 kW
(400 V) Tre Fasi, NO 15 kW
Corrente nominale di funzionamento AC-7a (Ie):(NO) 63 A
Corrente nominale di funzionamento AC-7a (Pe):(230 V) Monofase, NC 6.9 kW
(230 V) Monofase, NO 14.5 kW
(400 V) Tre Fasi, NO 43.6 kW
Corrente nominale di funzionamento AC-7b (Ie):(230 V) Monofase, NO 30 A
(400 V) Tre Fasi, NO 30 A
Corrente nominale di funzionamento AC-7b (Pe):(230 V) Monofase, NO 5 kW
(400 V) Tre Fasi, NO 15 kW
Cacciavite raccomandato:Circuito di Controllo Pozidriv 1
Circuito Principale Pozidriv 2
Tensione di tenuta ad impulso (Uimp):6 kV
Tensione nominale di isolamento (Ui):500 V
Sezioni dei cavi-circuito principale:Flexible with Ferrule 1x 1.5 ... 16 mm²
Flexible with Ferrule 2x 1.5 ... 10 mm²
Flexible with Insulated Ferrule 1x 1.5 ... 16 mm²
Flexible with Insulated Ferrule 2x 1.5 ... 10 mm²
Flessibile 2x 1.5 ... 10 mm²
Flessibile 1x 1.5 ... 16 mm²
Rigid 1x 1.5 ... 25 mm²
Rigid 2x 1.5 ... 10 mm²
Sezioni dei cavi-circuito di controllo:Flexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 1.0 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1 mm²
Flessibile 1x 1 ... 4.0 mm²
Flessibile 2x 1 ... 2.5 mm²
Rigid 1x 1 ... 4 mm²
Rigid 2x 1 ... 2.5 mm²
Coppia di serraggio:Control Circuit 0.9 N·m
Circuito Principale 2.5 N·m
Lunghezza di spelatura cavo:Circuito di Controllo 7 mm
Circuito Principale 13 mm
Grado di protezione:IP20
Durata elettrica:AC-1 (NO) 100000 ciclo (i)
AC-3 (NO) 240000 ciclo (i)
AC-7a (NO) 100000 ciclo (i)
AC-7b (NO) 240000 ciclo (i)
Durata meccanica:1000000 ciclo (i)
Numero di poli:4
Numero di contatti ausiliari NC:0
Numero di contatti ausiliari NA:0
Numero di contatti principali NC:1
Numero di contatti principali NA:3
Larghezza in numero di intervalli modulari:3
Grado di inquinamento:3
Norme di riferimento:IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 61095
UL 60947-1
UL 60947-4-1
