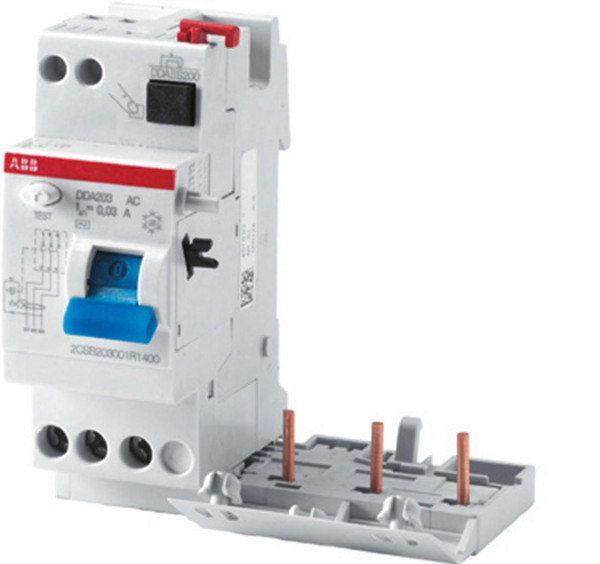

Blocco diff. per int. S200 AC 40A 500mA
Serie DDA200 - 3P - Tipo AC
I blocchi differenziali DDA 200 sono accoppiabili agli interruttori magnetotermici delle serie S 200 L, S 200, S 200 M, S 200 P per realizzare la funzione di protezione differenziale magnetotermica. È possibile accoppiare il DDA 200 con gli interruttori solo magnetici della serie M 200, per la protezione contro le correnti di sovraccarico occorre predisporre una protezione di tipo termica aggiuntiva.
– Norma di riferimento: CEI EN 61009
– Tipo (forma d’onda del guasto a terra rilevato):
– AC = protezione di correnti sinusoidali alternate
– A = protezione di correnti sinusoidali e continue con componenti pulsanti
– A S = protezione di correnti sinusoidali e continue con componenti pulsanti - Selettivo con ritardo di sgancio intenzionale
– Sensibilità nominale Idn: 0,01 – 0,03 – 0,1 – 0,3 – 0,5 – 1
– Tensione nominale: 230 V c.a.(2P); 230/400 V c.a.(3P e 4P)
– Ingombro: In=25-40A: 2 moduli (2P-3P-4P); In=63A: 2 moduli (2P) - 4 moduli (3P, 4P)
– Collegamento tramite morsetti cilindrici bidirezionali anteriore per cavi fino a 25mm²
