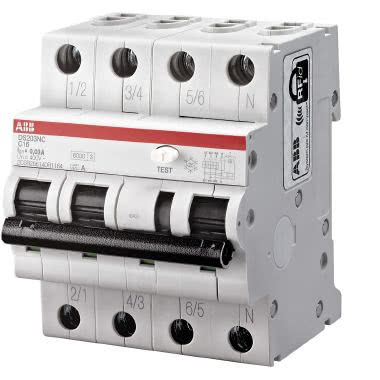

Int. magnet. diff., 6kA, A, Curva C, 25A 30mA
Serie DS203NC - 3P+N - Curva C - Tipo A - 6000 A (CEI EN 61009-1); 10 kA (CEI EN 60947-2)
Gli interruttori magnetotermici differenziali DS203NC (3P+N) garantiscono in un unico dispositivo da quattro moduli una protezione affidabile e completa da sovracorrenti e correnti di guasto verso terra.
– Norme di riferimento: CEI EN 61009-1; CEI EN 61009-2-1
– Potere d’interruzione: CEI EN 61009: Icn = 6000 kA, CEI EN 60947-2: Icu = 10 kA
– Tipo (forma d’onda del guasto a terra rilevato):
– AC = protezione di correnti sinusoidali alternate;
– A = protezione di correnti sinusoidali e continue con componenti pulsanti;
– APR = protezione di correnti sinusoidali e continue con componenti pulsanti resistente agli scatti intempestivi.
– Sensibilità nominale Idn: 0,03 – 0,3 (AC); 0,03 – 0,3 (A); 0,03 – 0,3 (APR);
– Caratteristiche di intervento: B – C
– Ingombro: 4 moduli
– Tensione nominale di impiego: 400 V c.a.
– Temperatura ambiente di funzionamento: - 25°C… + 55°C (media giornaliera 35°C)
– Collegamento tramite morsetti cilindrici bidirezionali failsafe con doppia sede, anteriore per cavi fino a 25 mm² e posteriore per barrette di collegamento fino a 10 mm²
– Indicatore visivo che rispecchia la posizione interna dei contatti (verde: contatti aperti; rosso: contatti chiusi)
– Segnalazione avvenuto intervento per guasto a terra (protezione differenziale) tramite l’indicatore blu integrato nel meccanismo della manovra
