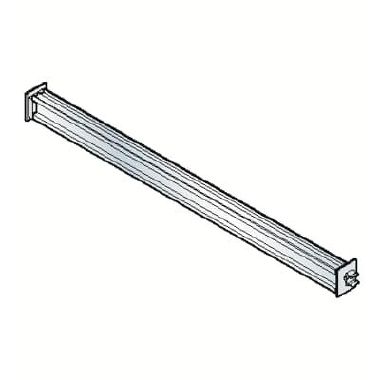

GUIDA DIN-TAGLIA 6 - ABB 1SL0293A00

GUIDA DIN-TAGLIA 6
Accessori distribuzione
I quadri Gemini sono facili da montare, pratici da installare ed estremamente versatili. Disponibili in materiale termoplastico in 6 diverse taglie, hanno un grado di protezione molto elevato: IP 66. Sono particolarmente robusti e resistenti e adatti anche agli ambienti difficili.

– Grado di protezione: IP66
– Temperatura di funzionamento: da –25°C a +100°C
– Materiale termoplastico stampato in co-iniezione
– Materiale riciclabile al 100%
– Conforme alle norme IEC 62208 e EN 60439-1
– Marchio IMQ secondo norma CEI EN 50298
– Nessun utilizzo di utensili in fase di montaggio dei componenti Gemini
– Telaio con canalina verticale portacavi integrata nei montanti
– Passo di installazione dei componenti sui montanti: 150mm / 225mm / 300mm
– Isolamento classe II
– Glow Wire Test: 750°C secondo Norma IEC 60695-2-11
– Sei dimensioni (da 335x400x210 a 840x1005x360)
– Due versioni: con porta opaca e con porta trasparente fumé
– Porta cernierata verticalmente e reversibile
– Angolo di apertura della porta >180°
– Colore: grigio RAL 7035
– Tensione nominale d’impiego: 1000 V secondo IEC 61439-1:2011-08
– Tensione nominale d’isolamento: 1000 V c.c. - 1500 V c.a. secondo IEC 61439-1:2011-08
– Tensione nominale di tenuta ad impulso: 8 KV secondo IEC 6439-1 : 2011-08.
– Resistenza agli urti: 20 joule (IK10) secondo CEI EN 50102
– Capacità in moduli per telai di distribuzione:
– 1ª taglia: 24 moduli (12 x 2 file)
– 2ª taglia: 54 moduli (18 x 3 file)
– 3ª taglia: 72 moduli (18 x 4 file)
– 4ª taglia: 96 moduli (24 x 4 file)
– 5ª taglia: 120 moduli (24 x 5 file)
– 6ª taglia: 216 moduli (36 x 6 file)
– Resistenti agli agenti chimici (acqua, soluzioni saline, acidi, basi ed oli minerali), agli agenti atmosferici e ai raggi UV
– Predisposti per l’utilizzo del sistema di cablaggio UNIFIX L
