INTERRUTTORE NON AUTOMATICO 2P - ABB S802PV/M32

INTERRUTTORE NON AUTOMATICO 2P - ABB S802PV/M32

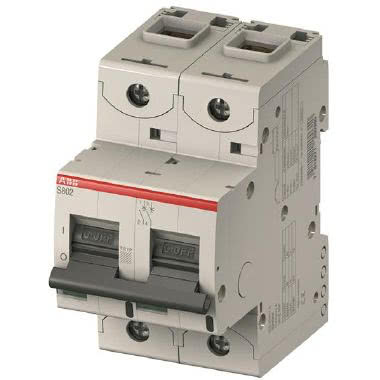

INTERRUTTORE NON AUTOMATICO 2P - ABB S802PV/M32 product photo Photo 01 3XL
INTERRUTTORE NON AUTOMATICO 2P - ABB S802PV/M32 product photo Photo 01 2XS
Valutazione: 0/5
Nessuna valutazione per questo prodotto.  Scrivi una recensione
ID: ABBM121123
Marchio: ABB
INTERRUTTORE NON AUTOMATICO 2P - ABB S802PV/M32

Su richiesta

Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

Sezionatore PV-M appl. 800 V c.c. 32 A
Serie S800PV-M - 2P - Applicazioni fotovoltaiche
I sezionatori serie S800 PV – M sono adatti per l’impiego in impianti fotovoltaici in particolare per la protezione di stringhe in parallelo e circuiti in corrente continua ad elevata tensione.
Dotati di dispositivo di attacco rapido su profilo DIN EN 60715 35 mm, la serie S800 si contraddistingue per le elevate prestazioni e la cura dei dettagli:
– indicatore visivo direttamente dipendente dal contatto mobile che rispecchia la posizione interna dei contatti (verde: contatti aperti; rosso: contatti chiusi);
– segnalazione avvenuto intervento tramite la leva di manovra (I = chiuso; O = aperto; posizione centrale = aperto a seguito intervento dello sganciatore);
– morsetti intercambiabili per adattarsi ad ogni tipo di cablaggio.
Gli interruttori tipo PV-M-H sono dotati di magneti permanenti che stabiliscono la polarità dell’interruttore per cui la loro alimentazione va eseguita rispettando un determinato verso di cablaggio.

– Norma di riferimento: CEI EN 60947-3.
– Corrente nominale di breve durata (Icw) e potere di chiusura nominale su corto circuito (Icm):
– CEI EN 60947-3: Icw = 1,5 kA – Icm = 0,5 kA.
– Categoria di utilizzo: DC 21A.
– Tensione nominale: 650 V c.c. (2P con In = 25A), 800 V c.c. (2P con In = 32…125A), 1200 V c.c. (4P) - 1000 V c.c. (2p per versioni PV-M-H).
– Collegamento tramite morsetti a gabbia per cavi fino a 50 mm² (rigido) e fino a 70 mm² (flessibile).

adatto per costruzione intermedia:
SI
adatto per fissaggio a terra:
NO
adatto per fissaggio frontale a 4 fori:
NO
adatto per fissaggio frontale centrale:
SI
adatto per montaggio distributore:
SI
azionamento a motore integrato:
NO
azionamento a motore opzionale:
NO
bloccabile:
NO
colore dell’elemento di azionamento:
nero
corrente nominale permanente Iu:
32 A
esecuzione come dispositivo di arresto d’emergenza:
NO
esecuzione come interruttore di manutenzione/riparazione:
NO
esecuzione come interruttore di sicurezza:
NO
esecuzione come interruttore principale:
SI
esecuzione come invertitore:
NO
esecuzione dell’elemento di azionamento:
manetta
grado di protezione (IP), lato frontale:
IP20
max. tensione d’esercizio nominale Ue per AC:
0 V
numero di poli:
2
resistenza a corrente di breve durata Icw:
1.5 kA
sganciatore di tensione opzionale:
SI
tensione d’esercizio nominale:
800-800 V

Vorremmo la tua opinione! Scrivi una recensione

Recensito da 0 altri utenti.

Non ci sono recensioni da altri utenti.
  • I resi devono essere richiesti entro 14 giorni dalla data di acquisto.
  • È obbligatorio includere una ricevuta valida.
Modalità di spedizione disponibili:
  • Consegna Standard
Descrizione

Sezionatore PV-M appl. 800 V c.c. 32 A
Serie S800PV-M - 2P - Applicazioni fotovoltaiche
I sezionatori serie S800 PV – M sono adatti per l’impiego in impianti fotovoltaici in particolare per la protezione di stringhe in parallelo e circuiti in corrente continua ad elevata tensione.
Dotati di dispositivo di attacco rapido su profilo DIN EN 60715 35 mm, la serie S800 si contraddistingue per le elevate prestazioni e la cura dei dettagli:
– indicatore visivo direttamente dipendente dal contatto mobile che rispecchia la posizione interna dei contatti (verde: contatti aperti; rosso: contatti chiusi);
– segnalazione avvenuto intervento tramite la leva di manovra (I = chiuso; O = aperto; posizione centrale = aperto a seguito intervento dello sganciatore);
– morsetti intercambiabili per adattarsi ad ogni tipo di cablaggio.
Gli interruttori tipo PV-M-H sono dotati di magneti permanenti che stabiliscono la polarità dell’interruttore per cui la loro alimentazione va eseguita rispettando un determinato verso di cablaggio.

– Norma di riferimento: CEI EN 60947-3.
– Corrente nominale di breve durata (Icw) e potere di chiusura nominale su corto circuito (Icm):
– CEI EN 60947-3: Icw = 1,5 kA – Icm = 0,5 kA.
– Categoria di utilizzo: DC 21A.
– Tensione nominale: 650 V c.c. (2P con In = 25A), 800 V c.c. (2P con In = 32…125A), 1200 V c.c. (4P) - 1000 V c.c. (2p per versioni PV-M-H).
– Collegamento tramite morsetti a gabbia per cavi fino a 50 mm² (rigido) e fino a 70 mm² (flessibile).

Scheda Tecnica
adatto per costruzione intermedia:
SI
adatto per fissaggio a terra:
NO
adatto per fissaggio frontale a 4 fori:
NO
adatto per fissaggio frontale centrale:
SI
adatto per montaggio distributore:
SI
azionamento a motore integrato:
NO
azionamento a motore opzionale:
NO
bloccabile:
NO
colore dell’elemento di azionamento:
nero
corrente nominale permanente Iu:
32 A
esecuzione come dispositivo di arresto d’emergenza:
NO
esecuzione come interruttore di manutenzione/riparazione:
NO
esecuzione come interruttore di sicurezza:
NO
esecuzione come interruttore principale:
SI
esecuzione come invertitore:
NO
esecuzione dell’elemento di azionamento:
manetta
grado di protezione (IP), lato frontale:
IP20
max. tensione d’esercizio nominale Ue per AC:
0 V
numero di poli:
2
resistenza a corrente di breve durata Icw:
1.5 kA
sganciatore di tensione opzionale:
SI
tensione d’esercizio nominale:
800-800 V
