PIASTRA DI FONDO 1400X800MM (HXL) - ABB EA1480

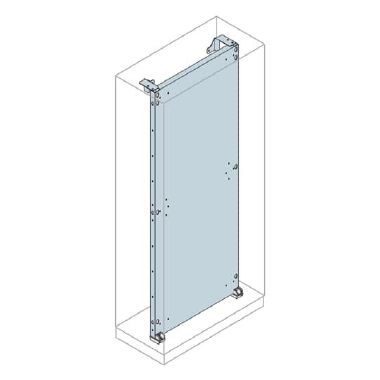

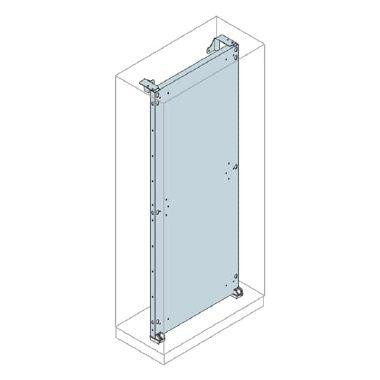

PIASTRA DI FONDO 1400X800MM (HXL) - ABB EA1480 product photo Photo 01 3XL
Valutazione: 0/5
Nessuna valutazione per questo prodotto.  Scrivi una recensione
ID: ABBEA1480
Marchio: ABB
PIASTRA DI FONDO 1400X800MM (HXL) - ABB EA1480

Su richiesta

Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

Piastra di fondo 1400x800 mm (HxL)
Piastre di montaggio - Piastra di montaggio cieca
Gli armadi monoblocco della serie AM2, sono adatti alla realizzazione di quadri elettrici installati a pavimento offrendo numerose possibilità di personalizzazione sulla base delle esigenze ed abitudini individuali.
I quadri AM2, all’interno della gamma di contenitori per automazione ABB, si collocano in posizione intermedia in termini di dimensioni, funzionalità e prezzo, fra le casse SR2 e gli armadi IS2 offrendo un insieme unico di caratteristiche tecniche, unite alla facilità di montaggio.

Campo di impiego
L’utilizzo degli armadi AM2 è indicato nei più vari contesti applicativi (nel rispetto delle prescrizioni sugli equipaggiamenti elettrici della Norma CEI EN 60204-1): quadri di comando e controllo di macchine e impianti industriali, di impianti di condizionamento fino ad applicazioni come quadri di distribuzione per impianti, edifici, ecc.

Gamma
Le versioni disponibili sono:
– armadio con porta cieca (unica per L=1000 mm, doppia chiusa in battuta per L=800 mm);
– armadio con porta trasparente;
– armadio con telaio Rack 19” fisso;
– armadio per distribuzione con guide e pannelli DIN.

Caratteristiche specifiche
Il colore standard è il RAL 7035 bucciato.
Su richiesta, è possibile ordinare i quadri AM2 in un’ampia gamma di colori RAL e usufruire del servizio di montaggio accessori.
Le caratteristiche di versatilità precedentemente esposte sono tali da consentire l’utilizzo dei quadri AM2 come quadri di comando e controllo di macchine ed impianti industriali di processo, di impianti di condizionamento fino ad applicazioni come quadri di distribuzione per impianti, edifici, etc.
La serie AM2 ha una struttura in lamiera di acciaio di spessore 15/10 mm saldata, completa di perni M6 per messa a terra applicati all’interno.
La piastra di montaggio in lamiera zincata di spessore 25/10 mm e tale quindi da garantire la protezione anche delle parti forate dall’utilizzatore la piastra è regolabile in profondità con passo 25 mm.

Norme di riferimento
La completa rispondenza alle Norme CEI EN 62208 (Involucri vuoti per apparecchiature assiemate di protezione e di manovra per bassa tensione) e le relative caratteristiche tecniche, consentono l’utilizzo dei quadri AM2 nei più svariati contesti applicativi, come prescritto dalla Norma sugli equipaggiamenti elettrici la CEI EN 60204-1 o in ambienti con rischio di esplosione a causa della presenza di polveri (ATEX ), come previsto dalla Norma CEI EN 50281-3.
Tutta la gamma di quadri AM2 è caratterizzata dal grado di protezione IP65, provato e verificato secondo la Norma EN 60529. I quadri AM2 hanno inoltre superato le verifiche necessarie per l’ottenimento dei marchi TYPE 12. Il grado di robustezza in conformità alla Norma CEI IEC 50102 è pari a IK10 per le versioni con porta cieca e a IK09 per quelle con porta vetro.

Tipo Prodotto:
Piastra di montaggio per quadro di distribuzione
altezza:
1274 mm
larghezza:
691 mm
materiale:
acciaio
perforazione:
NO
superficie:
non trattato
