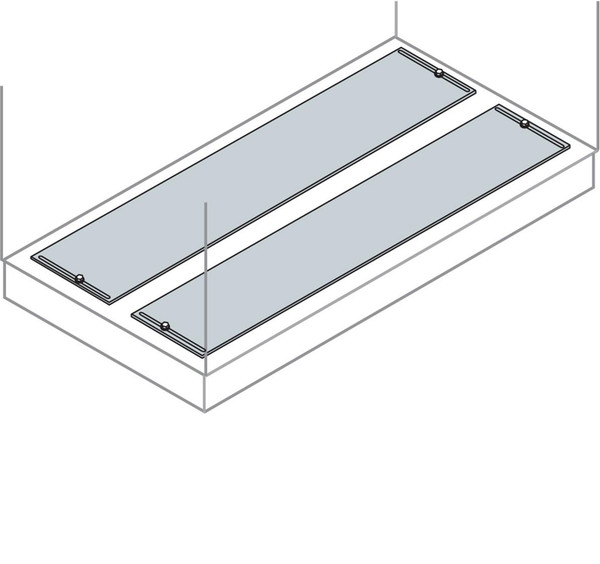

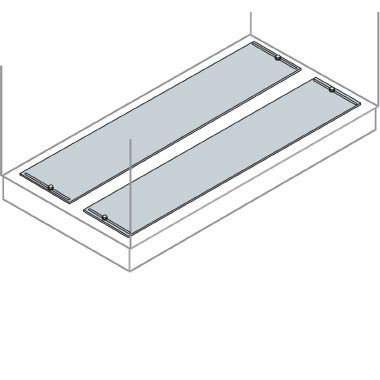

PIASTRA DI FONDO 800X1200MM (HXL) - ABB EA8121

Piastra di fondo 1000X1200 mm HxL
Completamento strutture - Piastra di montaggio
La gamma di consolle della serie C2 rappresenta un’offerta completa di quadri monoblocco per la realizzazione di quadri elettrici di comando e controllo.

Campo di impiego
L’utilizzo più tipico è per la realizzazione di quadri di comando e controllo di impianti complessi e delle macchine industriali da grossi macchinari a linee automatizzate di produzione o parti di esse.
L’utilizzo delle consolle C2, consente la realizzazione di quadri nel rispetto delle prescrizioni sugli equipaggiamenti elettrici della Norma CEI EN 60204-1: quadri di comando e controllo di macchine.

Gamma
Le consolle C2 sono disponibili in due versioni.
La versione H=1000 è gestita con un’unica profondità della base P=400 e in 5 diverse larghezze 600-800-1000-1200-1600 mm.
La versione H=1400 si declina su due profondità della base P=400-500 mm e nelle stesse larghezze della precedente 600-800-1000-1200-1600 mm.

Caratteristiche specifiche
Consolle in lamiera d’acciaio di spessore 15/10 saldata tramite processo automatico, perni M6 per messa a terra applicati all’interno su parete laterale, pannello posteriore integrato nella struttura o avvitato e sostituibile con porta, porta per base, porta per leggio ed eventuale porta per l’alzata sono di tipo cieco e montate sul fronte della struttura.
Per entrambe le versioni la fornitura comprende: la struttura completa di porte e pannelli di chiusura, 4 angolari fissati in due punti per evitare rotazioni dello stesso durante la movimentazione.
Piastra interna in lamiera zincata di spessore 25/10 regolabile in profondità, montaggio facilitato da due supporti scorrevoli sul fondo dell’armadio.
Flange di ingresso cavi di tipo scorrevole. Zoccolo pallettizzabile costituito da 4 angolari già fissati alla base della struttura.
Porta frontale con apertura 100° costruite in lamiera di acciaio spessore 20/10 con guarnizione interna in poliuretano espanso.
Il colore standard è il RAL 7035 bucciato.

Norme di riferimento
Le consolle C2 consentono la realizzazione di equipaggiamenti elettrici conformi alle prescrizioni della Norma IEC 62208. Tutta la gamma è caratterizzata dal grado di protezione IP55 a Norme EN 60529.
Le consolle C2 offrono la completa rispondenza alle Norme CEI EN 62208 (Involucri vuoti per apparecchiature assiemate di protezione e di manovra per bassa tensione).
