RELE' DIFFERENZIALE ELETTRONICO REGOLATIVO 230-400VCA 3 MODULI - ABB RD3P

RELE' DIFFERENZIALE ELETTRONICO REGOLATIVO 230-400VCA 3 MODULI - ABB RD3P

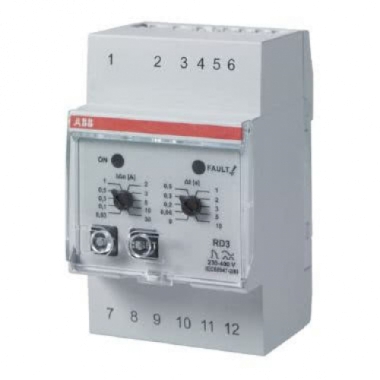

RELE' DIFFERENZIALE ELETTRONICO REGOLATIVO 230-400VCA 3 MODULI - ABB RD3P product photo Photo 01 3XL
RELE' DIFFERENZIALE ELETTRONICO REGOLATIVO 230-400VCA 3 MODULI - ABB RD3P product photo Photo 01 2XS
Valutazione: 0/5
Nessuna valutazione per questo prodotto.  Scrivi una recensione
ID: ABBJ427338
Marchio: ABB
RELE' DIFFERENZIALE ELETTRONICO REGOLATIVO 230-400VCA 3 MODULI - ABB RD3P

Su richiesta

Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

RELE' DIFFERENZIALE ELETTRONICO REGOLATIVO 230-400VCA 3 MODULI

Relè differenziale 230-400 V c.a.

Relè differenziali elettronici modulari - RD

I relè differenziali con trasformatore toroidale esterno consentono la protezione contro i guasti verso terra. Mediante minidip é possibile regolare la sensibilitàe il tempo di intervento.


– Norma di riferimento: CEI EN 62020 (RD2); CEI EN 60947-2 Annex M (RD3)

– Tensione di alimentazione: 230-400 V c.a., 12-48 V c.a./c.c.

– Frequenza di funzionamento: 50/60 Hz

– Tipo: A (RD2); A – AC (RD3)

– SensibilitàIdn: 0,03…2 A (RD2); 0,03….30 A (RD3)

– Tempo intervento: 0….5 sec (RD2); 0….10 sec (RD3)

– Contatti: 1 contatto in scambio, portata 10 A a 250 V c.a (RD2); 2 contatti in scambio, portata 8 A a 250 V c.a (RD3)

– Soglie di preallarme: 60% (solo per RD3M e RD3P)

– Filtro in frequenza: si (solo per RD3M e RD3P)

– Barra led indicatrice per segnalazione stato del differenziale: si (solo per RD3P)

– Numero di moduli: 2 (RD2) - 3 (RD3)

Tipo Prodotto:
Relè di monitoraggio correnti residue
altezza:
85 mm
con morsetti amovibili:
NO
esecuzione del collegamento elettrico:
raccordo a vite
frequenza nominale:
50-60 Hz
funzione:
per reti miste
larghezza:
52.8 mm
max. ritardo all’eccitazione ammesso:
10 s
min. ritardo all’eccitazione impostabile:
0 s
numero di contatti di chiusura:
0
numero di contatti di riposo:
0
numero di contatti invertitori:
1
profondità:
65 mm
salvataggio errori possibile:
NO
soglia d’intervento intensità di corrente 1:
500-500 mA
tensione di alimentazione pilota nominale Us per AC 50 Hz:
400-400 V
tensione di alimentazione pilota nominale Us per AC 60 Hz:
400-400 V
tensione nominale:
400-400 V
tipo di tensione per l’azionamento:
AC
visualizzazione della corrente differenziale:
SI

Vorremmo la tua opinione! Scrivi una recensione

Recensito da 0 altri utenti.

Non ci sono recensioni da altri utenti.
  • I resi devono essere richiesti entro 14 giorni dalla data di acquisto.
  • È obbligatorio includere una ricevuta valida.
Modalità di spedizione disponibili:
  • Consegna Standard
Descrizione

RELE' DIFFERENZIALE ELETTRONICO REGOLATIVO 230-400VCA 3 MODULI

Relè differenziale 230-400 V c.a.

Relè differenziali elettronici modulari - RD

I relè differenziali con trasformatore toroidale esterno consentono la protezione contro i guasti verso terra. Mediante minidip é possibile regolare la sensibilitàe il tempo di intervento.


– Norma di riferimento: CEI EN 62020 (RD2); CEI EN 60947-2 Annex M (RD3)

– Tensione di alimentazione: 230-400 V c.a., 12-48 V c.a./c.c.

– Frequenza di funzionamento: 50/60 Hz

– Tipo: A (RD2); A – AC (RD3)

– SensibilitàIdn: 0,03…2 A (RD2); 0,03….30 A (RD3)

– Tempo intervento: 0….5 sec (RD2); 0….10 sec (RD3)

– Contatti: 1 contatto in scambio, portata 10 A a 250 V c.a (RD2); 2 contatti in scambio, portata 8 A a 250 V c.a (RD3)

– Soglie di preallarme: 60% (solo per RD3M e RD3P)

– Filtro in frequenza: si (solo per RD3M e RD3P)

– Barra led indicatrice per segnalazione stato del differenziale: si (solo per RD3P)

– Numero di moduli: 2 (RD2) - 3 (RD3)

Scheda Tecnica
Tipo Prodotto:
Relè di monitoraggio correnti residue
altezza:
85 mm
con morsetti amovibili:
NO
esecuzione del collegamento elettrico:
raccordo a vite
frequenza nominale:
50-60 Hz
funzione:
per reti miste
larghezza:
52.8 mm
max. ritardo all’eccitazione ammesso:
10 s
min. ritardo all’eccitazione impostabile:
0 s
numero di contatti di chiusura:
0
numero di contatti di riposo:
0
numero di contatti invertitori:
1
profondità:
65 mm
salvataggio errori possibile:
NO
soglia d’intervento intensità di corrente 1:
500-500 mA
tensione di alimentazione pilota nominale Us per AC 50 Hz:
400-400 V
tensione di alimentazione pilota nominale Us per AC 60 Hz:
400-400 V
tensione nominale:
400-400 V
tipo di tensione per l’azionamento:
AC
visualizzazione della corrente differenziale:
SI
