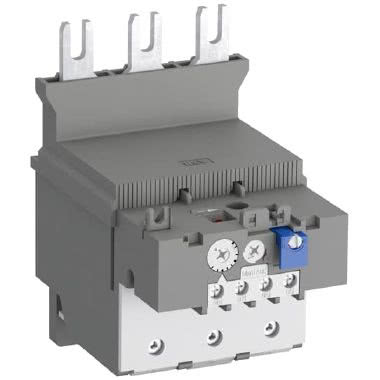

RELE' TERMICO 80-110ACL.10 1NA+1NC - ABB TF140DU110 - ABB TF140DU110

TF140DU-110 In 80...110 A, cl. 10, cont. aus. 1NA+1NC
Montaggio diretto su contattori AF116…AF146
I relè di sovraccarico termici con bimetalli, sono dispositivi di protezione elettromeccanica economici per il circuito principale. Offrono una protezione affidabile al motore in caso di sovraccarico o mancanza di fase.
Sono dispositivi con classe di intervento 10. La corrente del motore passa attraverso i bimetalli dei relè che sono quindi indirettamente riscaldati. In caso di sovraccarico (sovracorrente) i bimetalli si piegano per effetto del riscaldamento. Ciò comporta l'intervento del relè e la modifica della posizione dei contatti ausiliari (95-96 / 97-98).
– Riarmo selezionabile manuale o automatico.
– Protezione da mancanza di fase secondo IEC/EN 60947-4-1.
– Funzione TEST e STOP – Indicazione di intervento sul lato frontale.
– Compensazione della temperatura.
– Idonei per applicazioni trifase e monofase.
Tutti i relè termici sono autocompensati contro le variazioni di temperatura ambiente da -25°C a +60°C.
I morsetti, protetti contro i contatti accidentali, sono disposti e numerati secondo le norme CENELEC.
