ID: ABBKD8060K
Marchio: ABB
SR2 SUPP.MONT.PAN.DIN 800X600MM 7035 - ABB KD8060K - ABB KD8060K - ABB KD8060K

Disponibile


Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

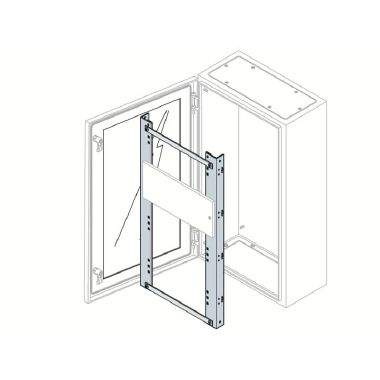

Supporti per il montaggio dei pannelli 25 moduli su 4 file 800x600 mm (HxL)
Telaio per guida DIN
La gamma di casse SR2 rappresenta un’offerta completa di contenitori monoblocco per la realizzazione di quadri elettrici di piccola e media dimensione per automazione, comando, controllo e distribuzione.
L’offerta si completa con le versioni EMC per quelle applicazioni dove è richiesta la schermatura elettromagnetica.

Campo di impiego
L’utilizzo più tipico è per la realizzazione di quadri di comando e controllo delle macchine industriali: da grossi macchinari a linee automatizzate di produzione o parti di esse, alle tipiche installazioni di quadri bordo macchina, a caldaie, impianti di riscaldamento e altro ancora. Consentono anche la realizzazione di quadri di distribuzione secondaria grazie alla possibilità di installare tutta la gamma di apparecchi e interruttori modulari su guide DIN abbinate ad appositi pannelli frontali, modulari preforati e incernierati, permettendo così la realizzazione di quadri elettrici di tipo AS/ANS conformi alla nuova Norma 61439-1 e -2.
L’utilizzo delle casse SR2 è indicato inoltre nei più vari contesti applicativi (nel rispetto delle prescrizioni sugli equipaggiamenti elettrici della Norma CEI EN 60204-1): quadri di comando e controllo di macchine.

Gamma
Le casse SR2 sono disponibili in due versioni (porta cieca o porta con vetro) e in 23 diverse dimensioni (con altezze da 300 a 1200 mm, larghezze da 200 a 800 mm e profondità da 150 a 300 mm), oltre ad altre 19 ottenute sovrapponendo le casse, in modo da garantire ampie possibilità di scelta per le varie applicazioni finali.

Caratteristiche specifiche
Le casse SR2 sono costruite con un innovativo processo produttivo brevettato ABB e sono state progettate in modo da rispondere al meglio a tutte le tipiche necessità del costruttore o installatore.
Si presentano all’utilizzatore con un insieme unico di caratteristiche funzionali:
– ampia gamma dimensionale;
– grado di protezione IP65;
– struttura in lamiera di acciaio spessore 12/10 mm;
– piastra di fondo in lamiera zincata di spessore 20/10 mm (tale da consentire la facile realizzazione di fori filettati);
– piastra passacavi avvitata superiore e inferiore in lamiera con guarnizione di tenuta a colata continua;
– reversibilità completa della cassa con possibilità quindi di avere l’apertura della porta da destra o da sinistra;
– possibilità di installazione di tutti gli apparecchi e interruttori modulari su guida DIN abbinata a pannello modulare incernierato.
Il colore standard è il RAL 7035 bucciato.

Norme di riferimento
Le casse SR2 consentono la realizzazione di equipaggiamenti elettrici conformi alle prescrizioni della Norma IEC 62208.
Tutta la gamma è caratterizzata dal grado di protezione IP65 a Norme EN 60529 ed ha inoltre superato le verifiche necessarie per l’ottenimento dei marchi cUL.
Le casse SR2 hanno inoltre ottenuto l’omologazione ATEX che ne consente l’utilizzo in ambienti dove l’atmosfera può essere potenzialmente esplosiva.

Tipo Prodotto:
Componenti da installazione (armadio elettrico)
adatto per l'altezza della scatola:
800 mm
altezza:
800 mm
colore:
grigio
esecuzione:
telaio monitor
larghezza:
600 mm
larghezza totale per installazione in armadio:
600 mm
materiale:
metallo
numero RAL:
7035
profondità:
13 mm
