Scheda combinatore telefonico PSTN + GSM / GPRS

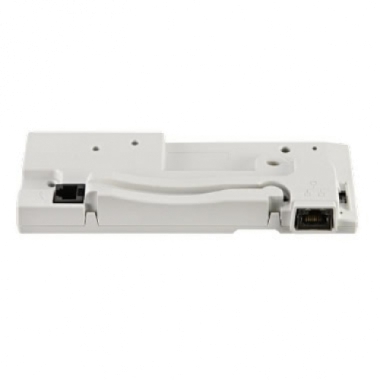

Scheda combinatore RLD454T Atral.
Il comunicatore separato è dotato di fabbrica di una scheda comunicatore,
che può anche essere integrata direttamente in una centrale per trasformarla in una centrale-comunicatore.
Il comunicatore trasmette le chiamate utilizzando le seguenti reti di comunicazione:
-verso un corrispondente privato (messaggio vocale, SMS e MMS)
- verso un centro di telesorveglianza (messaggio codificato secondo i protocolli Contact ID, FSK200 o ViewCom IP).
Il comunicatore si programma localmente tramite la tastiera integrata.
La scheda combinatore telefonico RLD454T ? compatibile con la centrale d' allarme della nuova linea sepio
e pu? essere integrata alla centrale come dispositivo opzionale per permettere al sistema di comunicare con il Cliente ogni qualvolta sia necessario. Grazie alle tecnologie di cui è dotata, si può scegliere la modalità di chiamata PSTN + GSM/GPRS in base alle esigenze e alla tipologia di trasmissione disponibile.
La scheda RLD454T ? consigliata per la trasmissione ridondante in
modalità vocale (analogica) via PSTN con GSM in back-up.
In dotazione: Pila RXU03X
Caratteristiche tecniche
Reti: PSTN e GSM/GPRS.
Batteria Li-Ion 3.7 V - 1.2 Ah, RXU03X, in dotazione con la scheda,
utilizzata dal GSM anche senza l' alimentazione da rete elettrica.
Alimentazione e autonomia batteria:
Pacco batteria/pila (4,5 V 14 Ah) RXU05X (in dotazione con la
centrale ):
Autonomina batteria 5 anni per chiamate verso corrispondenti con
un ciclo di chiamate al giorno (SMS) e 10 eventi all' anno con
ascolto e interrogazione
Autonomia batteria 3 anni per le chiamate via GSM, con un ciclo
di chiamate al giorno e 10 eventi all' anno con ascolto e
interrogazione.
Autonomia batteria 2 anni per le chiamate via GPRS e protocollo
ViewCom-IP, con un ciclo di chiamate al giorno e 10 eventi l' anno
Alimentazione da rete elettrica 230 Vca 4.5 Vcc , 2 A/10W,
RXU01X (non in dotazione) per l' utilizzo del modulo GSM/GPRS.
Interfaccia fisica per ogni rete:
PSTN:
- Tramite cavo RJ11/ presa passante a T (851-99X)
- Tramite cavo RJ11/ presa passante RJ45-RJ45 (856-99X)
- Altri eventuali cavi in base al paese
GSM / GPRS:
- Collegamento per un' antenna (RXA03X)
- Scheda SIM con adeguate caratteristiche GPRS/MMS/SMS/Voice
Sintesi vocale in 6 lingue (IT, UK, FR, DE, SP, NL)
Identificazione dei prodotti per tipo e numero.
Protocolli di trasmissione:
Società di telesorveglianza:
- FSK200 (PSTN)
- Contact ID (PSTN & GSM)
- ViewCom-IP (GPRS)
Corrispondenti individuali:
- Protocollo vocale (PSTN)
- Protocollo vocale/SMS/MMS (GSM)
Conferma allarme:
Società di telesorveglianza:
- Ascolto e interrogazione in modalità vocale (PSTN o GSM)
- Ricezione di immagini da rivelatori di movimento a immagini in
base ai contratti stipulati. Formato sequenze immagini inviato ad
un centro di telesorveglianza con protocollo ViewCom-IP che
utilizza rete GPRS: 10 secondi di immagini a colori formato
320x240 (QVGA), con una frequenza di un' immagine/secondo.
Corrispondenti individuali:
- Ascolto e interrogazione in modalità vocale (PSTN o GSM)
- Ricezione di immagini da rivelatori di movimento a immagini (MMS
via GSM). Immagini inviate attraverso MMS: fino a 5 immagini a
colori, formato 320x240 JPEG
Rete di Back-up configurazione di fabbrica (modificabile).
In analogico: PSTN come rete principale con GSM in back-up
Combinatore di back-up (in aggiunta al combinatore principale).
Quando il combinatore ? programmato per agire come back-up, invia
gli allarmi soltanto quando viene rilevata l'indisponibilità della rete di
comunicazione principale (tramite home controller TKP100A
collegato, per esempio).
Gruppi di allarme, in ordine di priorità:
2: Protezione anti incendio
3: Protezione anti intrusione
4: Protezione tecnica (guasti domestici)
5: Anomalie
6: Preallarme (preallarme forte)
7: Dissuasione (preallarme debole)
Gruppi di chiamata:
A: Corrispondente N 1 / 2 / 3
B: Corrispondente N 4 / 5
C: Corrispondente N 6 / 7 / 8
Numero di sistema (corrispondente N? 9): ricezione informazioni
relative alla scheda SIM (verifica credito MMS) soltanto per le reti
GSM/GPRS.
Associazione fra gruppi di allarme e gruppi di chiamate
(programmazione di fabbrica)
Gruppo A: associato a tutti i gruppi di allarme
Gruppo B: nessuna associazione
Gruppo C: associato al gruppo anomalie
Definizione dei corrispondenti da 1 a 8 (gruppi di chiamate A/B/C)
Scelta del numero da 1 a 8
Selezione del protocollo
Login: codice di 4 o 8 cifre
Ascolto ed interrogazione secondo i protocolli
Numero telefonico o indirizzo IP
Ciclo di chiamate:
I corrispondenti programmati per ricevere SMS non possono con
fermare il ciclo.
Al massimo 5 cicli per gruppo di chiamata.
Ciclo di chiamata test:
Per le societ? di telesorveglianza:
- Ciclo chiamata test PSTN o GSM (programmabile)
- Ciclo chiamata test Ethernet via GPRS.
Per i corrispondenti individuali:
- Ciclo chiamata test soltanto tramite SMS (GSM).
Spostamento della segnalazione delle anomalie alimentazione che
sopravvengono di notte (tra le 22.00 e le 08.00) alle ore 08.00 del
mattino.
Elenco comandi da remoto possibili utilizzando la rete PSTN/GSM
(con alimentazione da rete elettrica):
Acceso/Spento
Gestire le sirene
Gestire i ricevitori di potenza
Interrogazione
SMS di comando o di programmazione:
SMS di programmazione (soltanto in modalit? installazione).
SMS di comando (Acceso/Spento gruppi).
Temperatura di funzionamento: da -10 ?C a +55 ?C
Conformità alle norme europee EN 50-136
Dimensioni prodotto (L x P x A): 165 x 63 x 35mm
Peso: 114 g
