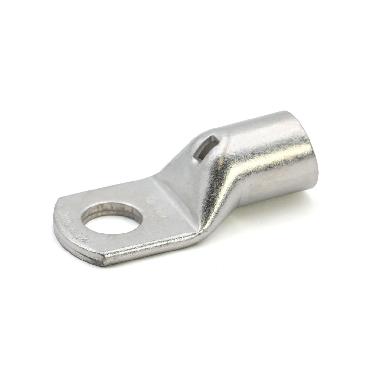

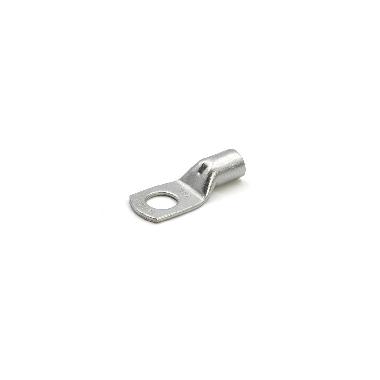

Capocorda sez.50mmq extraflex vite 12mm - CEMBRE A12-M12

Questi capicorda sono particolarmente indicati per essere utilizzati con conduttori in rame flessibilissimi per cavi unipolari e multipolari classi 5 e 6, secondo CEI 20-29, come quelli che equipaggiano, ad esempio, le saldatrici o le installazioni mobili in generale, vedi tabella:

CLASSE 5

		Resistenza massima del conduttore a 20 °C
Sezione nominale mm²	Diametro massimo dei fili mm	Fili nudi [Ohm/km]	Fili rivestiti [Ohm/km]
0,5	0,21	39	40,1
0,75	0,21	26	26,7
1	0,21	19,5	20
1,5	0,26	13,3	13,7
2,5	0,26	7,98	8,21
4	0,31	4,95	5,09
6	0,31	3,3	3,39
10	0,41	1,91	1,95
16	0,41	1,21	1,24
25	0,41	0,78	0,795
35	0,41	0,554	0,565
50	0,41	0,386	0,393
70	0,51	0,272	0,277
95	0,51	0,206	0,21
120	0,51	0,161	0,164
150	0,51	0,129	0,132
185	0,51	0,106	0,108
240	0,51	0,08	0,081
300	0,51	0,064	0,065
400	0,51	0,048	0,049
500	0,61	0,038	0,039
630	0,61	0,028	0,029

CLASSE 6

		Resistenza massima del conduttore a 20 °C
Sezione nominale mm²	Diametro massimo dei fili mm	Fili nudi [Ohm/km]	Fili rivestiti [Ohm/km]
0,5	0,16	39	40,1
0,75	0,16	26	26,7
1	0,16	19,5	20
1,5	0,16	13,3	13,7
2,5	0,16	7,98	8,21
4	0,16	4,95	5,09
6	0,21	3,3	3,39
10	0,21	1,91	1,95
16	0,21	1,21	1,24
25	0,21	0,78	0,795
35	0,21	0,554	0,565
50	0,31	0,386	0,393
70	0,31	0,272	0,277
95	0,31	0,206	0,21
120	0,31	0,161	0,164
150	0,31	0,129	0,132
185	0,41	0,106	0,108
240	0,41	0,08	0,081
300	0,41	0,064	0,065

Sono ricavati da tubo di rame elettrolitico Cu-OF CW008A secondo UNI EN 13600 di sezione tale da garantire sia una buona connessione elettrica che un'adeguata resistenza meccanica alla trazione; sono ricotti e protetti superficialmente mediante stagnatura elettrolitica.

Il colletto è provvisto di smusso e foro d'ispezione per una facile e corretta introduzione del conduttore.

Tipo Prodotto:

Capicorda tubolare per conduttori in rame

angolo di raccordo:

180° (orizzontale)

classe del conduttore:

Classe 6 = a filo ultra sottile

con foro di visione:

dimensioni AWG:

esecuzione stretta della flangia:

forma della flangia:

Ring shape

isolato:

materiale:

Rame

misura filettatura di collegamento metrica:

numero di fori di fissaggio:

sezione nominale:

50.00 mm²

superficie:

Tinned
