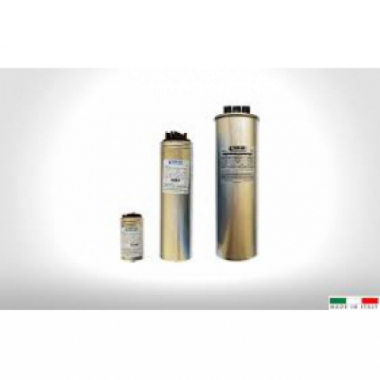

CONDENSATORE TRIFASE 2.5KVAR 415V
DATI DI PERFORMANCE
Tolleranza sulla capacità -5% / +10%.
Frequenza nominale 50Hz (60 Hz a richiesta)
Alimentazione Trifase
Sovraccarico in tensione 1,1 Un (max. 8 ore su 24)
Sistema di sicurezza Dispositivo antiscoppio
Vita presunta 130,000 ore
CONTENUTO ARMONICO (in assenza di risonanza)
THD(I)max. = 10% in rete
8302273 3 x 15,5 2,5 415 3,5 faston resina 60 x 200
DATI TECNICI
Dielettrico Polipropilene metallizzato autorigenerabile (MKP),
Custodia Alluminio.
Esecuzione Resina (dry type).
Fissaggio Codolo filettato M12 per fissaggio a massa.
Dado e rondella inclusi
Grado di protezione IP 40 (con il coperchio per la versione Ø 70 ÷ 85 mm) .
IP 20 (nella versione con morsetto per Ø ≥ 100 mm) .
Tensione di prova 2,15 Un / 10 secondi tra terminale e terminale.
3000 Vac / 10 secondi tra terminai e custodia.
Perdite del dielettrico ≤ 0,2 W / kvar.
Perdite totale del condensatore ≤ 0,4 W / kvar.
Resistenza di scarica Inclusa (75V residui entro 3 minuti).
Per Ø ≤ 70 mm, ubicate internamente.
Max. variazione tensione / tempo < 25V / µs
Categoria termica -25°C / C. (a richiesta: -25°C / D)
Temperatura ambiente Massima: +50°C.
Media giornaliera: +40°C
Media annuale: +30°C
Tipo di servizio Continuo per interno.
Tolleranza sulla capacità -5% / +10%.
Frequenza nominale 50Hz (60 Hz a richiesta)
Alimentazione Trifase
Sovraccarico in tensione 1,1 Un (max. 8 ore su 24)
Sistema di sicurezza Dispositivo a sovrappressione
Vita presunta 130,000 ore
CONTENUTO ARMONICO(in assenza di risonanza)
THD(I)max. = 10% in rete
QUALITÀ E COLLAUDO
Normative IEC EN 60831-1 : 2015. IEC EN 60831-2 : 2015.
Direttive europee Bassa tensione: 2014/35/CE.
