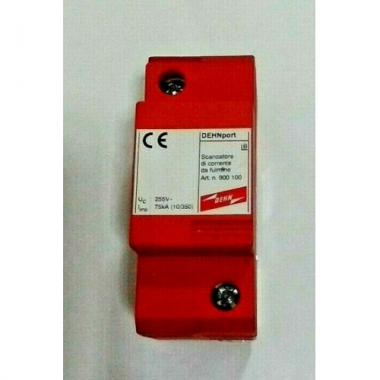

SCARICATORE DI TIPO 1 FUORI PRODUZIONE DP 255
Disegno quotato DP ... Schema schematico DP ...
DP ...: scaricatore di corrente di fulmine unipolare con elevata capacità di scarica
Spinterometro tandem con 'funzione frangiflutti', che è più energico
Coordinamento con scaricatore di sovratensione a varistore a valle, ad esempio DEHNguard,
e/o dispositivo da proteggere possibile
75 kA (10/350) di corrente impulsiva da fulmine
Adatto per l'area di conteggio secondo
Linee guida VDEW
Versione unipolare, a seconda del tipo di rete
Possibilità di utilizzo opzionale da 1 a 4 poli (cad
fino a 100 kA di corrente impulsiva di fulmine a seconda del tipo di rete)
SPD secondo EN 61643-11 tipo 1
SPD secondo IEC 61643-1 Classe I
Scaricatore della classe dei requisiti (secondo E DIN VDE 0675-6) B
Massima tensione continua ca [UC] 255 V
Corrente impulsiva da fulmine (10/350) [Iimp] 75 kA
Corrente di scarica nominale (8/20) [In] 75 kA
Livello di protezione [UP] ≤ 3,5 kV
Capacità di estinzione a corrente continua AC [Ifi] 4 kArms
Tempo di risposta [tA] ≤ 100 ns
fusibile di riserva max fino a IK
= 25 kArms (ta
≤ 0,2s) 500A gL/gG
fusibile di riserva max fino a IK
= 50 kArms (ta
≤ 5 s) 250 A gL/gG
fusibile di riserva max su IK
> 50 kArms 160 A gL/gG
Tensione TOV 335 V / 5 sec.
Campo di temperatura di esercizio [TU] -40°C...+80°C
Sezione di collegamento min 10 mm2
solido / finemente filato
Sezione di collegamento max 50 mm2
incagliato / 35 mm2
flessibile
Montaggio su guida DIN da 35 mm secondo EN 60715
Materiale della custodia termoplastico, colore rosso, UL 94 V-0
Grado di protezione IP 20
Dimensioni di installazione 2 HP, DIN 43880
Omologazioni VDE, KEMA
informazioni sull'ordine
Digitare DP 255
Oggetto numero. 900 100
Unità di elaborazione 1 pz
