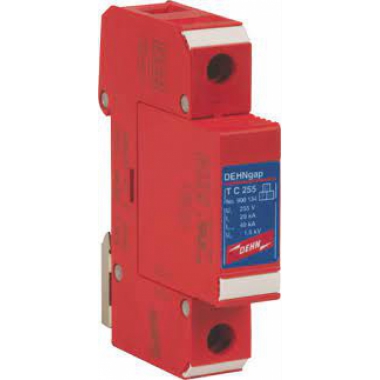

SCARICATORE DI SOVRATENSIONE - TIPO 2 DGP C T 255
Disegno quotato DGP C T Schema schematico DGP C T
DGP C T: scaricatore di sovratensione N-PE
Soprattutto per l'uso nel sistema TT nel
Circuito '3+1' o '1+1' secondo E DIN VDE
0100-534 tra neutro N e
Conduttore di protezione PE
Elevata capacità di scarico
In due parti, composto da parte di base e
modulo di protezione spinterometro inserito
Energicamente coordinato all'interno della famiglia di prodotti Red/Line
Tensione continua massima AC [UC] 255 V
Corrente di scarica nominale (8/20) [In] 20 kA
Massima corrente di scarica (8/20) [Imax] 40 kA
Seguire la capacità di estinzione corrente [Ifi] 100 Arms
Corrente impulsiva da fulmine (10/350) [Iimp] 12 kA
Livello di protezione [UP] ≤ 1500 kV
Tempo di risposta [tA] ≤ 100 ns
Campo di temperatura di esercizio [TU] -40°C...+80°C
Sezione di collegamento (min.) min 1,5 mm2
solido/a trefoli, max 35 mm2
a trefoli/25 mm2
flessibile
Sezione di collegamento (max.) 35 mm2
incagliato / 25 mm2
flessibile
Montaggio su guida DIN da 35 mm secondo EN 50022
Materiale della custodia termoplastico, colore rosso, UL94-V0
Grado di protezione IP 20
Dimensioni di installazione 1 HP, DIN 43880
Omologazioni KEMA, VDE, UL, CSA
informazioni sull'ordine
Tipo DGP C T 255
Oggetto numero. 900 133
Unità di elaborazione 1 pz
