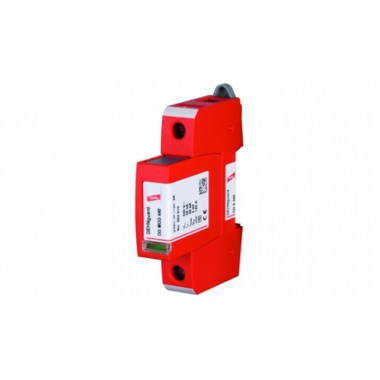

Tipo DG T 440
Oggetto numero. 900 655
Unità di elaborazione 1 pz

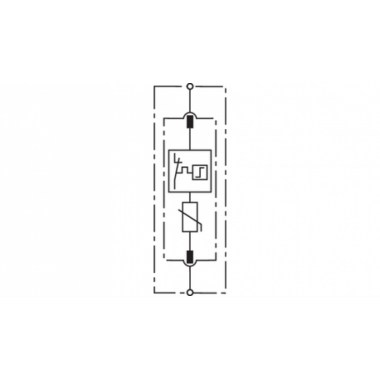

DG T ...: scaricatore di sovratensione unipolare divisibile, composto da una parte base e da un plug-in
Modulo di protezione
Elevata capacità di scarico grazie a potenti
Varistore all'ossido di zinco
Risposta rapida
In due parti, costituito da un elemento base e
modulo di protezione inserito
Elevata sicurezza di sorveglianza attraverso
Dispositivo di separazione 'Thermo-Dynamic-Control'
Energicamente coordinato all'interno della famiglia di prodotti Red/Line
Difetto segnalato dalla marcatura rossa all'interno
Finestra di visualizzazione
Design stretto (design modulare) secondo DIN
43880
Collegamento multifunzionale per conduttori e
Rotaie a pettine
Ulteriori informazioni su questo testo di originePer avere ulteriori informazioni sulla traduzione è necessario il testo di origine
Invia commenti
Riquadri laterali
Tensione di esercizio continua DC [UC] 585 V
Corrente di scarica nominale (8/20) [In] 20 kA
Massima corrente di scarica (8/20) [Imax] 40 kA
Livello di protezione della tensione [UP] ≤ 2 kV
Livello di protezione della tensione a 5 kA [UP] ≤ 1,7 kV
Tempo di risposta [tA] ≤ 25 ns
Massima protezione da sovracorrente lato linea 125 A gL / gG
Resistenza al cortocircuito con protezione da massima corrente lato rete max 25 kArms
Intervallo di temperatura di esercizio [TU] -40 ° C ... + 80 ° C
Numero di porte 1
Sezione di collegamento (min.) 1,5 mm2
solido / finemente filato
Sezione di collegamento (max.) 35 mm2
incagliato / 25 mm2
finemente filato
Installazione su guida da 35 mm secondo EN 60715
Materiale della custodia termoplastico, colore rosso, UL 94 V-0
Luogo di installazione interno
Grado di protezione IP 20

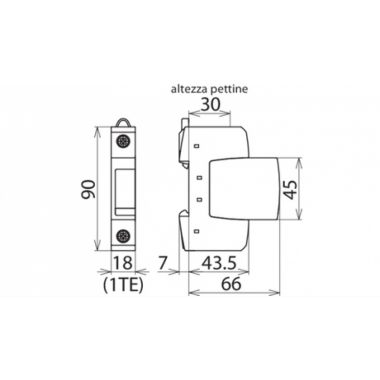

Dimensioni di installazione 1 TE, DIN 43880
Omologazioni KEMA, VDE, UL, VdS, CSA
informazioni sull'ordine
