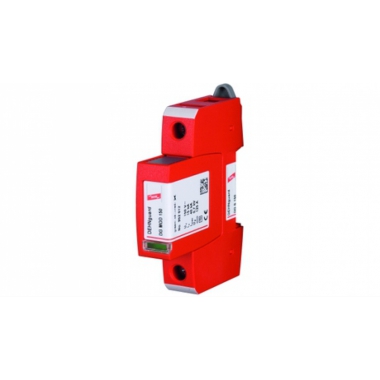

Tipo DG 150
Oggetto numero. 900 603
Unità di elaborazione 1 pz

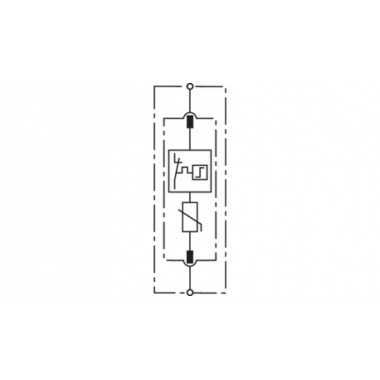

DG ...: Scaricatore di sovratensione unipolare compatto
Elevata capacità di scarico grazie a potenti
Varistore all'ossido di zinco
Elevata sicurezza di sorveglianza attraverso
Dispositivo di separazione 'Thermo-Dynamic-Control'
Difetto segnalato dalla marcatura rossa all'interno
Finestra di visualizzazione
Soprattutto per tensioni di sistema elevate
design del dispositivo progettato
SPD secondo EN 61643-11 tipo 2
SPD secondo IEC 61643-1 Classe II
Tensione di esercizio continua AC [UC] 150 V
Tensione di esercizio continua DC [UC] 200 V
Corrente di scarica nominale (8/20) [In] 15 kA
Massima corrente di scarica (8/20) [Imax] 40 kA
Livello di protezione della tensione [Up] ≤ 0,7 kV
Livello di protezione della tensione a 5 kA [UP] ≤ 0,55 kV
Tempo di risposta [tA] ≤ 25 ns
Max. Fusibile di backup 125 A gL / gG
Resistenza al cortocircuito con fusibile di riserva max 50 kArms
Intervallo di temperatura di esercizio [TU] -40 ° C ... + 80 ° C
Numero di porte 1
Sezione di collegamento (min.) 1,5 mm2
solido / finemente filato
Sezione di collegamento (max.) 35 mm2
incagliato / 25 mm2
finemente filato
Installazione su guida DIN da 35 mm secondo EN 60715
Materiale della custodia termoplastico, colore rosso, UL 94 V-0
Luogo di installazione interno
Grado di protezione IP 20

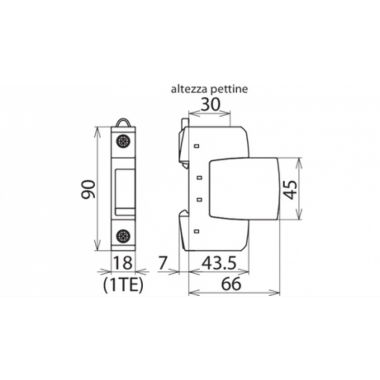

Dimensioni di installazione 1 TE, DIN 43880
Omologazioni KEMA, VDE, UL, CSA
informazioni sull'ordine
