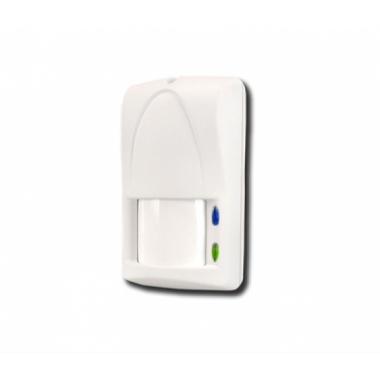

Rivelatore doppia tecnologia con antimascheramento, portata 15 mt, con led blu/verde, EN50131 (snodo opzionale, mod. ISND)
Sensore a doppia tecnologia MW + IR.
Montaggio a parete o ad angolo con snodo opzionale.
Sezione MW con antenna DRO planare, trasmissione a 10,525 GHz 13dBm con integrazione regolabile
da 2 a 8 impulsi con filtro antidisturbo a microprocessore.
Sezione PIR digitale altamente immune a RF con monitoraggio automatica della temperatura.
Lente di FRESNEL SML/15 (WA 0.9 GI 6T1) con protezione luce bianca.
Antimascheramento selezionabile con dip-switch interno.
Uscita allarme intrusione su relè stato solido con contatti NC con resistenza 10Ohm e portata 500mA.
Uscita tamper con contatto NC a morsettiera per protezione apertura e rimozione, funzione escludibile
per montaggio con snodo opzionale.
Angolo copertura MW: verticale 60°, orizzontale 95°.
Copertura IR: volumetrica con 81° di apertura.
Portata max sezione MW: 15 metri regolabili a 4 step.
Portata max sezione IR: 15 metri con fissaggio standard a 2,1mt.
Regolazione sezione MW: dip-switch per portata e integrazione.
Integrazione sezione IR: dip-switch per integrazione fino al 4° impulso con tempo di attesa di 20s.
Temporizzazioni: 5 sec Allarme, 60 sec Stand by all'accensione, 20 sec Attesa allarme in funzione 'AND', 0 sec (allarme diretto) in funzione 'OR'.
Tempo attesa dopo allarme: 1 sec.
Tempo azzeramento automatico del conteggio per antimascheramento: 4 min dall'ultimo preallarme da MW.
Alimentazione: 12Vcc.
Ripple ammesso: 200mVpp.
Assorbimenti: 13mA a riposo (relè eccitato), 13mA in allarme (relè diseccitato), 11mA con MW disabilitato.
Grado di protezione: IP3X.
Selezione funzioni: dip-switch interno.
Temperatura di funzionamento: -10°C / +55°C.
Dimensioni: L64 x P48 x H110 mm.
Peso: 120 g.
Dotazione: viti, tasselli, vite con tassello S4 per microswitch antistrappo, manuale tecnico.
Conforme alle norme EN50131-2-4, EN50130-4, EN61000-6-3 ed EN60950-1.
Livello di prestazione: I° (riferimento CEI 79-2).
Conformità EN 50131: Grado 2, Grado 1 con snodo montato.
Classe ambientale II.
