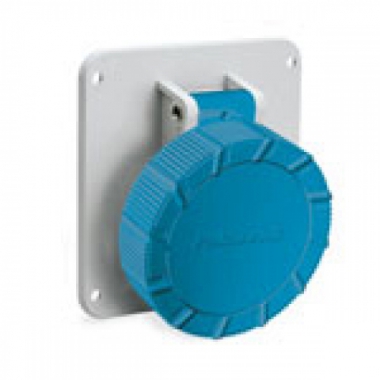

PALAZZOLI 489226 - - Prese fisse da incasso inclinate 15? 50-60Hz IP66/IP67
Corrente nominale (A) 32
Tensione nominale 230V
Poli 2P+T
Rif. orario 6
Frequenza 50-60Hz
Dimensioni flangia (mm) 88x100
serie topTER
Prese interbloccate per installazione da quadro
Le prese industriali con interruttore di blocco
a bassa tensione della serie topTER 63A sono
una gamma di prodotti in tecnopolimero
per impieghi standard, rispondenti alle
norme IEC/EN 60309-1, IEC/EN 60309-2 e
CEI EN 60309-4.
Il sistema con e senza fusibili, con grado di
protezione IP65, ? perfettamente coordinabile
con i prodotti della serie topTER da 16A e 32A.
Le prese sono provviste di alveoli Easy Contact
per consentire la massima performance del
contatto nel tempo e facilitare le operazioni di
inserzione e disinserzione.
I fusibili sono alloggiati in virole ceramiche
nella parte frontale della presa dietro al carter
in tecnopolimero.
Il sistema di interblocco ? realizzato con
staffa in acciaio e l???interruttore-sezionatore ?
certificato in categoria AC3-AC23A a corrente
nominale.
La gamma ? completata da cassette da
parete e quadri modulari coordinati con quelli
della serie topTER 16A e 32A.
Rispondenza normativa:
IEC/EN 60309-1
IEC/EN 60309-2
CEI EN 60309-4
IEC/EN 60947-3
Materiale Tecnopolimero
Grado di protezione (IP secondo IEC/EN 60529) IP65
Colore RAL7035
Resistenza al calore anormale ed al fuoco (???Glow Wire??? secondo IEC/EN 60695-2-10) :
960?C (interruttore)
850?C (frutto presa)
850?C (corpo presa)
Classe di autoestinguenza (secondo UL94):
V0 (interruttore)
V2 (frutto presa)
V2 (corpo presa)
Resistenza agli urti (grado IK secondo IEC/EN 62262) IK08
Corrente nominale 63A
Tensione d???impiego 110V - 400V
Frequenza d???impiego 50-60Hz
Tensione d???isolamento 690V
Classe di isolamento II e
Temperatura di stoccaggio -30?C - +70?C
Temperatura di esercizio -25?C - +50?C
