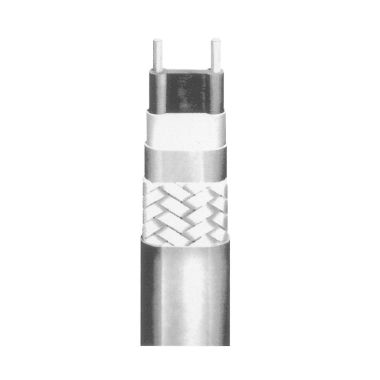

Cavo scaldante autoregolante MCA 8 - RAYTECH 320104/000

Cavo scaldante autoregolante per impiego antigelo o mantenimento temperature per uso generale.

Principio di funzionamento dei cavi scaldanti autoregolanti:

Sfruttando un particolare principio fisico, i cavi scaldanti autoregolanti consentono di mantenere sgelati o in temperatura tubazioni, sili e serbatoi, impianti antincendio, gradinate, rampe, marciapiedi e così via, ottimizzando al contempo i costi di installazione e di esercizio.

Funzionamento cavo scaldante autoregolante:

Il nucleo conduttivo autoregolante, che rappresenta la parte scaldante del cavo, è costituito da un polimero miscelato con particelle di grafite; queste particelle costituiscono innumerevoli collegamenti in parallelo tra i due conduttori di rame. Quando il cavo scaldante è freddo il nucleo si contrae microscopicamente e la grafite costituisce numerosi collegamenti tra i due conduttori. Il passaggio di corrente genera calore. Nei punti più caldi il nucleo si dilata microscopicamente rompendo così alcuni contatti elettrici; aumentando la resistenza elettrica diminuisce l’emissione di energia, fino al raggiungimento di un equilibrio termico tra perdite termiche dei manufatti e la potenza prodotta dal cavo. Temperature sempre più elevate fanno sì che la dilatazione microscopica del nucleo interrompa quasi tutti i contatti; la resistenza elettrica diventa molto elevata e la produzione di energia è molto bassa. Il cavo non potrà mai surriscaldarsi e bruciare perché si protegge da solo. Inoltre non necessita di termostato.

Unendo la tecnologia autoregolante alle caratteristiche del circuito parallelo, si hanno i seguenti vantaggi:

• il cavo può essere tagliato alla lunghezza desiderata, terminato o giuntato sul posto. Perciò il cavo può essere alimentato a 230 V fino alla lunghezza massima propria di ogni cavo, senza necessità di trasformatori.
• Può essere sovrapposto in tutta sicurezza, senza rischio di punti surriscaldati.
• Riduce automaticamente la potenza allorché la temperatura richiesta sia stata raggiunta, ottimizzando i consumi.
• È di facile progettazione e presenta un ingombro molto ridotto.
• Riduzione dei costi globali d’installazione
• Riduzione del costo di esercizio
• Grande facilità di montaggio
• Temperatura uniforme
• Affidabilità totale

I cavi scaldanti autoregolanti, tipo MCA 8, vengono normalmente impiegati per evitare la formazione di ghiaccio all’interno di tubazioni e serbatoi o per il mantenimento di temperature di processo fino a +65° C.

Caratteristiche:

• Potenza a 10°C su tubazione: 25 W/m
• Temperatura minima d’installazione: -30 °C
• Temperatura massima di esposizione continua a cavo alimentato: +65 °C
• Temperatura massima di esposizione intermittente (1000 h cumulative nella vita tecnica del cavo) a cavo non alimentato: +85 °C
• Lunghezza massima alimentabile con avviamento a - 15°C, Interruttore 40 A caratteristica “C”, Protezione differenziale da 30 mA: 125 m
• Raggio minimo di curvatura: 25 mm
• Classificazione della temperatura (EN50014): T6
• Isolamento: Poliolefina modificata
• Guaina esterna: Poliolefina modificata
• Conduttori: 2 in rame da 1,2 mm2
• Nucleo:conduttivo autoregolante
• Protezione meccanica e messa a terra: calza di rame
