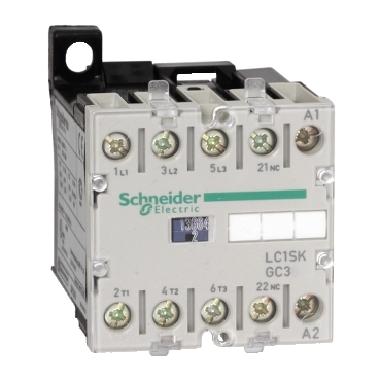

Contattore miniaturizzato TeSys SK - 3P (3 NA) - AC3 - 690 V 9 A - 230 Vca - SCHNEIDER ELECTRIC LC1SKGC310P7

Contattore miniaturizzato TeSys SK, 3p (3 NA), AC3, 690 V 9A, 230 Vca. gamma: TeSys - nome del prodotto: TeSys SK - tipo di prodotto o componente: contattore miniaturizzato - nome abbreviato: LC1SKGC - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-1, AC-3 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): 690 V CA <= 400 Hz per circuito segnalazione, 690 V CA 50/60 Hz per circuito di potenza - Corrente nominale di impiego [Ie): 20 A (<= 50 °C) AC AC-1, 9 Aa <= 400 V AC AC-3 - potenza motore in kW: 4 kW a 660...690 V CA 50/60 Hz, 1,1 kW a 220...230 V CA 50/60 Hz, 4 kW a 380...415 V CA 50/60 Hz - composizione contatto ausiliario: 1 NO - Corrente termica convenzionale in aria aperta [Ith): 20 Aa <= 55 °Cper circuito di potenza, 10 Aa <= 55 °Cper circuito segnalazione - potere di chiusura nominale Irms: 85 A AC conforme a IEC 60947, 85 A AC conforme a NF C 63-110 - capacità di interruzione nominale: 68 Aa <= 400 V conforme a IEC 60947, 68 Aa <= 400 V conforme a NF C 63-110 - calibro del fusibile associato: 10 A gIper circuito segnalazione conforme a VDE 0660, 20 A gIa <= 440 Vper circuito di potenza, 10 A gIper circuito segnalazione conforme a IEC 60947 - Tensione nominale di isolamento [Ui): 690 V per circuito di potenza conforme a BS 5424, 690 V per circuito di potenza conforme a IEC 60947, 690 Vper circuito di potenza conforme a CSA C22.2 No 14, 690 Vper circuito di potenza conforme a UL 508, 690 Vper circuito di potenza conforme a VDE 0110 gr C - supporto per montaggio: guida, pannello - norme di riferimento: BS 5424, NF C 63-110, IEC 60947, VDE 0660 - certificazioni prodotto: cULus - connessioni - morsetti: connettore 1 cavi 1.5...6 mm² - rigidità cavo: solido, connettore 2 cavi 0.35...1.5 mm² - rigidità cavo: flessibile - con estremità cavo, connettore 2 cavi 1.5...4 mm² - rigidità cavo: solido, connettore 1 cavi 0,5...6 mm² - rigidità cavo: flessibile - senza estremità cavo, connettore 1 cavi 0.35...6 mm² - rigidità cavo: flessibile - con estremità cavo, connettore 2 cavi 0.35...2.5 mm² - rigidità cavo: flessibile - senza estremità cavo - tempo di funzionamento: 6...8 ms diseccitazione bobina + apertura NO, 7...14 ms eccitazione bobina + chiusura NO - durata meccanica: 10 Mcicli. Benefici: è ancora in fase di ultimazione. Esistono alcune informazioni su questa gamma, quindi è possibile trovare dei collegamenti utili in questo foglio generico.. Applicazioni: ..
