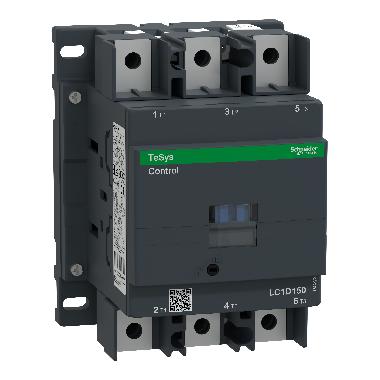

Contattore TeSys LC1D - 3 poli - AC3 440V 150 A - 110 V AC - SCHNEIDER ELECTRIC LC1D1506F7

Contattore TeSys LC1D, 3 poli, AC3 440V 150A, 110 V AC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: comando motore, carico resistivo - categoria di utilizzazione: AC-3, AC-4, AC-1 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue): <= 1000 V CA 25...400 Hz per circuito di potenza, <= 300 V DC per circuito di potenza - Corrente nominale di impiego [Ie): 150 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza, 200 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza - potenza motore in kW: 90 kW a 500 V CA 50/60 Hz AC-3, 40 kW a 220...230 V CA 50/60 Hz AC-3, 80 kW a 415...440 V CA 50/60 Hz AC-3, 100 kW a 660...690 V CA 50/60 Hz AC-3, 22 kW a 400 V CA 50/60 Hz AC-4, 75 kW a 1000 V CA 50/60 Hz AC-3, 75 kW a 380...400 V CA 50/60 Hz AC-3 - potenza motore in hp: 100 hp a 460/480 V CA 50/60 Hz per 3 fasi motori, 125 hp a 575/600 V CA 50/60 Hz per 3 fasi motori, 40 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 50 hp a 230/240 V CA 50/60 Hz per 3 fasi motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - potere di chiusura nominale Irms: 1660 A a 440 V per circuito di potenza conforme a IEC 60947, 250 A DC per circuito segnalazione conforme a IEC 60947-5-1, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw): 120 A 500 ms circuito segnalazione, 1400 A <= 40 °C 1 s circuito di potenza, 1200 A <= 40 °C 10 s circuito di potenza, 140 A 100 ms circuito segnalazione, 250 A <= 40 °C 10 min circuito di potenza, 100 A 1 s circuito segnalazione, 580 A <= 40 °C 1 min circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 315 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 250 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui): 1000 V per circuito di potenza conforme a IEC 60947-4-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 690 V per circuito segnalazione conforme a IEC 60947-1, 600 V per circuito segnalazione certificazioni UL - durata elettrica: 0,85 Mcicli 150 A AC-3 a Ue <= 440 V, 1 Mcicli 200 A AC-1 a Ue <= 440 V - dissipazione di potenza per polo: 24 W AC-1, 13,5 W AC-3 - copertura di protezione: con - supporto per montaggio: piastra, guida - Norme: IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, CSA C22.2 No 14, UL 508 - certificazioni prodotto: CCC, CSA, UL, BV, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA - connessioni - morsetti: circuito di potenza : sbarre 1 5 x 25 mm, circuito di potenza : morsetti di collegamento a dado - diametro esterno: 25 mm, circuito di controllo : morsetti di collegamento a dado - diametro esterno: 8 mm - coppia di serraggio: circuito di potenza : 12 Nm - su morsetti di collegamento a dado esagonale 13 mm vite: M8, circuito di controllo : 1,2 Nm - su morsetti di collegamento a dado - con cacciavite piatto Ø 6 mm vite: M3,5, circuito di potenza : 12 Nm - su sbarre esagonale 13 mm vite: M8, circuito di controllo : 1,2 Nm - su morsetti di collegamento a dado - con cacciavite Philips No 2 vite: M3,5 - tempo di funzionamento: 40...75 ms apertura, 20...35 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 8 Mcicli. Benefici: .. Applicazioni: Industria , Infrastrutture, Edifici perfetta integrazione nei sistemi di controllo..
