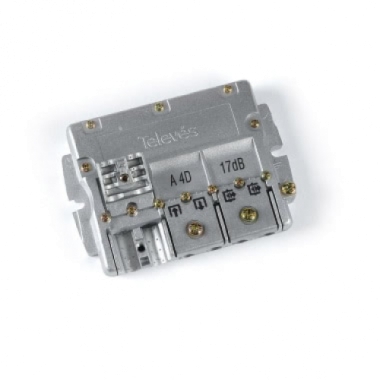

DERIVATORE EASYF 4D 2400MHZ 16DB - TELEVES 544502

Derivatore EasyF 4D 5...2400MHz 16dB

Derivatore da 4 derivazioni con sistema di connessione EasyF, per segnali SMATV, con un design compatto ed un comportamento elettronico efficiente. Con la sua perdita di derivazione (16dB), si raccomanda la sua installazione ai piani 2 e 3 (tipo A).

?? per installazioni da interno, ma è adatto anche ad uso esterno se messo all'interno di una scatola da esterno (art. 4177).

Viene fornito in scatole da 10 pz.

Articolo544502

 Banda di frequenzaSMATV

 Derivatenº4

 Numero di piano2 e 3

 Perdite inserzione

 Ing. ->Usc. C. Rit.dB2,5

 MATV3,3

 IF SAT3,5

 Perdite di derivazione

 Ing. ->Deriv. C. Rit.19

 MATV17

 IF SAT15,5

 Separazione

 Deriv. ->Deriv. MATV> 27

 IF SAT> 20

 Tensione massimaVdc40

 Corrente di passaggio Usc.-Ing. (max.)mA300

 Dimensioni (L x A x P)mm81??55??12

 Pesogr166

Distingui per

Sistema di connessione EasyF: facilità di installazione e risparmio sul montaggio

Costruito in Zamak, ottima schermatura

Elevata affidabilità: produzione au Presatizzata con microcomponenti all'avanguardia

Caratteristiche principali

Miglioramento delle perdite di passaggio

Buon comportamento elettrico: riduzione del rumore impulsivo

Include la vite di messa a terra

Passaggio DC bidirezionale tra l'ingresso e l'uscita

Scopri

Sistema di connessione EasyF: semplicità e risparmio

EasyF è un concetto innovativo di collegamento del conduttore interno del cavo coassiale (anima), che viene inserito direttamente nel dispositivo aumentando l'affidabilità della connessione. Inoltre, grazie all'assenza di connettori 'F', è possibile ridurre il telaio e assicurare la connessione di due cavi con una sola vite.

Risparmio reale dei tempi: è possibile accelerare l'installazione, poiché non è necessario effettuare la connettorizzazione dei cavi coassiali. Inoltre, viene evitato il processo di avvitamento dei connettori nel dispositivo, che a volte si complica quando lo spazio non è sufficiente

Affidabilità della connessione: lo sportello che trattiene i cavi impedisce al cavo coassiale di allentarsi

Risparmio economico: non è necessario alcun connettore aggiuntivo (o 'F' o 'IEC')

Ottimizzazione dello spazio: gli ingressi e le uscite si trovano sempre sullo stesso lato del dispositivo, evitando di piegare i cavi coassiali e facilitando il lavoro all'interno di armadi e cassette di distribuzione.

Assemblaggio semplicissimo in tre passaggi: basta collegare e svitare i coperchi per collegare due cavi:

1. Svitare il coperchio del partitore per accedere alla connessione

2.Inserire i cavi coassiali pre-spelati

3. Chiudere il coperchio e avvitare per fissare la connessione

Scopri di più sull'affidabilità del sistema EasyF

Con EasyF, la connessione del cavo coassiale nel dispositivo è realizzata tramite un sistema automatico di inserimento del cavo (conduttore interno) per contatto, senza necessità di saldatura.

Come il primo giorno: il tempo di vita del dispositivo aumenta quando si elimina il possibile deterioramento delle saldature con il passare del tempo

Riduzione del tasso di avaria: generalmente prodotto dalla saldatura a freddo

Ottimizzazione del comportamento elettromagnetico: alle alte frequenze

Rafforzamento del nostro impegno per l'ambiente: la contaminazione causata dal processo di saldatura viene eliminata e il consumo di elettricità in produzione è ridotto
